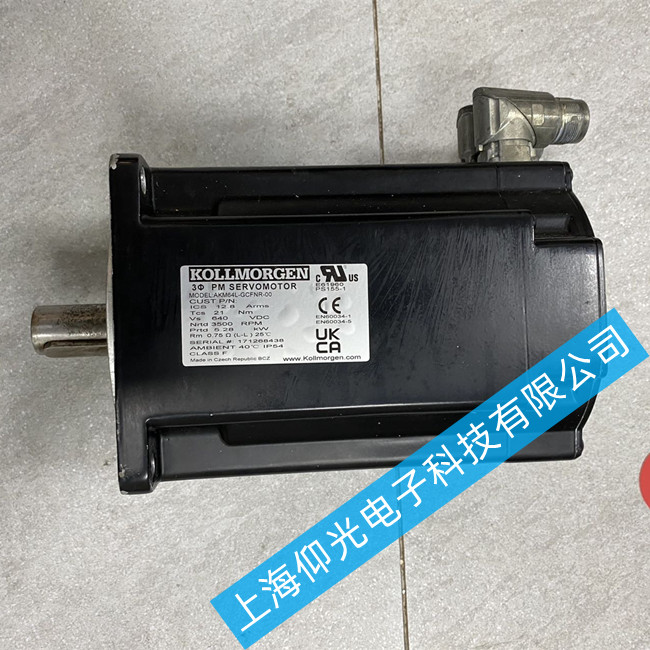

科爾摩根伺服電機維修AKM64L-GCFNR-00編碼器故障維修
一、AKM64L-GCFNR-00編碼器技術背景與故障敏感點
1. 編碼器類型與核心功能
該型號電機通常配備高分辨率絕對值/增量式編碼器（具體需根據配置確認，常見為23位及以上分辨率），其核心作用是將電機轉子的實時位置、速度信息以電信號形式反饋至驅動器，形成“閉環控制”。編碼器通過磁極（或光學碼盤）與讀數頭的相對運動，將機械位移轉換為數字脈沖或模擬量信號，驅動器據此調整電流輸出，確保電機嚴格按指令運行。
2. 故障高發區域與典型誘因
基于大量維修案例統計，AKM64L編碼器的故障主要集中在以下環節：
機械連接層：編碼器安裝面與電機后端蓋的同心度偏差（>0.02mm）、固定螺絲松動，導致旋轉時編碼器與轉子產生相對偏移；
電氣接口層：編碼器線纜長期受機械應力（如拖鏈摩擦、彎折半徑過�。⑦B接器氧化/腐蝕（尤其在潮濕環境中），引發信號傳輸中斷或畸變；
電子元件層：編碼器內部的光電芯片老化（光學式）、磁敏電阻失效（磁式）、ASIC處理芯片短路，導致信號解碼錯誤；
環境適應性層：油污、金屬粉塵侵入編碼器腔體（如機床切削液飛濺），造成光路污染或電路短路；高溫環境（超過編碼器額定工作溫度85℃）加速電子元件老化。
常見編碼器故障現象與診斷流程
1. 典型故障表現
當AKM64L-GCFNR-00的編碼器出現異常時，驅動器通常會報出以下報警代碼（以科爾摩根典型驅動器為例）：
“Encoder Error”（編碼器錯誤）：通用故障提示，可能伴隨電機無法啟動或運行中突然停機；
“Position Loss”（位置丟失）：反饋信號丟失或跳變，導致定位精度嚴重偏差；
“Speed Fluctuation”（速度波動）：電機運轉時出現周期性抖動或轉速不穩定；
“High Feedback Noise”（反饋噪聲過高）：信號波形畸變，驅動器無法正確解析位置數據。
科爾摩根伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
