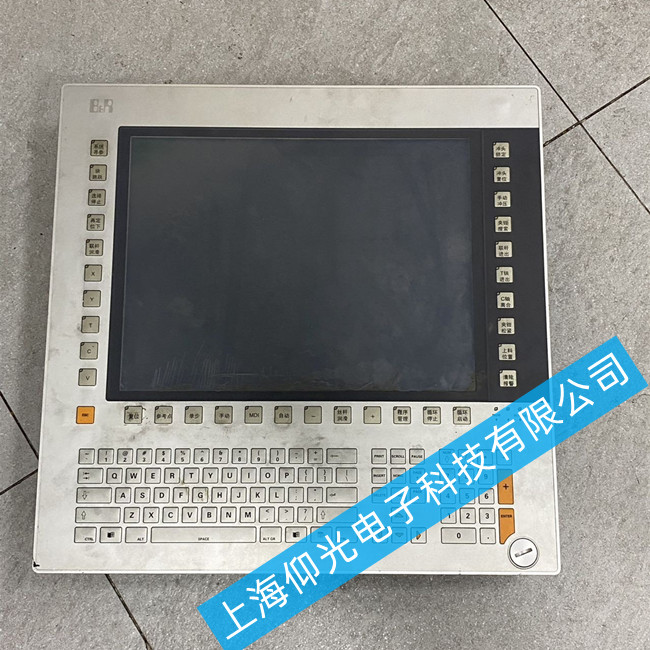

貝加萊操作屏維修5PP5:209868.001-00黑屏故障維修
一、故障現象：黑屏的“表象”與“本質”
用戶反饋的“黑屏”可能包含兩種細分情況：
完全黑屏：操作屏通電后無任何反應（指示燈不亮，屏幕無背光，無圖像）；
背光異常黑屏：指示燈正常（如電源燈亮綠色），但屏幕無圖像顯示（類似“黑屏但有背光”的假象，實際為顯示模塊故障）。
對于型號5PP5:209868.001-00，其典型黑屏故障多表現為通電后電源指示燈不亮（或僅部分指示燈閃爍后熄滅）、屏幕無背光且無圖像，屬于典型的“完全黑屏”。這類問題通常與電源供電異常、主板邏輯電路故障、背光驅動模塊損壞或屏幕本身失效直接相關。
二、維修前的基礎排查：快速定位故障范圍
在拆機維修前，需通過基礎檢查縮小故障范圍，避免盲目拆解：
1. 電源輸入檢查
使用萬用表測量操作屏的電源輸入接口（通常為DC 24V或定制電壓，需參考該型號技術手冊），確認外部供電是否正常：
若輸入電壓為0V或遠低于標稱值（如標稱24V，實測僅10V），則問題出在外部供電線路（如電源模塊故障、線纜斷路）；
若輸入電壓正常，但操作屏仍無反應，則故障點在操作屏內部（電源板、主板或背光模塊）。
2. 指示燈狀態觀察
該型號操作屏通常配備多色LED指示燈（如電源燈、通信燈）。若電源燈完全不亮，優先排查電源電路；若電源燈閃爍后熄滅，可能為主板啟動保護（如過壓、短路）；若電源燈常亮但屏幕無顯示，則需重點檢查顯示驅動部分。
3. 外接設備測試（可選）
若條件允許，可將操作屏連接到已知正常的貝加萊PLC或工控機上，觀察是否仍黑屏；或嘗試更換其他同型號操作屏到當前系統，確認是否為系統兼容性問題（此步驟可排除“系統軟件導致黑屏”的極端情況，但概率較低）。
貝加萊觸摸屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
