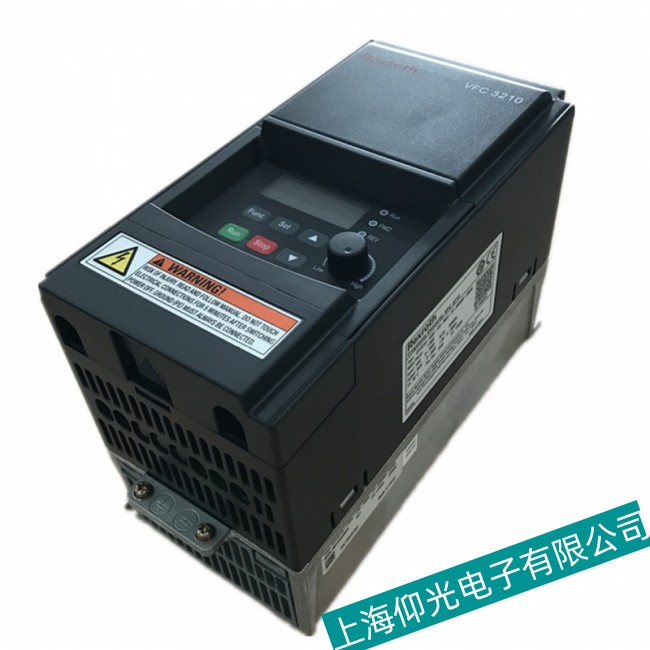

在工業自動化領域，力士樂變頻器以其高效穩定的性能被廣泛應用。然而，設備運行過程中難免出現故障，其中ER08故障是較為常見的欠壓保護報警。本文從技術角度出發，系統分析ER08故障的成因，并提供針對性維修方案，助力快速恢復設備運行。
一、ER08故障的核心機理
ER08故障的本質是變頻器檢測到直流母線電壓低于安全閾值，觸發欠壓保護機制。根據力士樂變頻器的設計規范，當輸入電壓持續低于額定值（通常為320V-460V）的85%，或直流母線電壓跌破650V（400V級機型）時，系統將強制停機并顯示ER08代碼。這一機制旨在防止低電壓條件下IGBT模塊因過流而損壞。
二、故障原因的分層解析
（一）外部電源異常
電網波動
當輸入電壓低于340V時，變頻器可能因電壓不足無法建立穩定的直流母線電壓。特別是在滿載運行時，電壓跌落會直接觸發保護。
線路缺陷
電源線徑過細導致壓降過大
接觸器觸點氧化造成缺相
熔斷器規格不匹配引發單相運行
（二）內部電路故障
主回路異常
充電電阻開路：上電時無法完成電容預充電
整流橋單相故障：三相全波整流變?yōu)閮上喙╇?/span>
直流母線電容老化：容值下降導致儲能能力不足
檢測電路失效
電壓采樣電阻阻值漂移
光耦隔離器件性能下降
比較器基準電壓源異常
（三）負載側擾動
電機突加負載
慣性負載在加速階段反電動勢驟降，導致母線電壓被拉低。
制動單元失效
未配置制動電阻或制動功率不足，再生能量無法及時消耗。
三、系統性變頻器維修方案
（一）診斷流程
靜態檢測
萬用表測量輸入三相電壓平衡度（<±2%）
示波器觀察整流后的脈動波形（正常應為6脈波）
電容表測試母線電容容值（衰減超20%需更換）
動態驗證
空載運行監測直流電壓穩定性
逐步加載觀察電壓跌落曲線
模擬欠壓場景測試保護響應時間
（二）修復策略
故障層級 典型現象 解決方案
電源輸入 電壓波動>±10% 加裝UPS或動態電壓調節器(DVR)
主回路 充電電阻阻值無窮大 更換同規格水泥電阻（通常10-50Ω）
整流模塊 二極管正向壓降異常 更換整流橋（推薦原廠型號）
檢測電路 電壓顯示值與實際偏差>5% 校準采樣回路或更換運放芯片
負載匹配 減速時母線電壓飆升 加裝制動電阻（阻值計算：V²/P）
（三）預防性維護
季度檢查
緊固所有端子連接
清潔散熱風道灰塵
校驗電壓檢測精度
年度升級
更換服役超5年的電解電容
升級控制板固件（優化欠壓閾值）
安裝諧波濾波器改善功率因數
四、典型案例分析
某造紙廠力士樂CVF-G2變頻器頻繁報ER08，經檢測發現：
輸入側采用長距離電纜（>150m）導致壓降達15V
制動電阻選型過�。▋H配置了額定功率30%的電阻）
母線電容ESR值上升至0.8Ω（新品<0.2Ω）
解決方案：
改用鋁芯電纜降低線損
更換為3倍制動功率的電阻
整組更換母線電容模塊
改造后設備連續運行180天無故障。
五、技術發展展望
新一代力士樂變頻器（如IndraDrive系列）已集成：
智能電源管理：實時預測電壓跌落并調整PWM載波頻率
自適應檢測：動態修正電壓采樣非線性誤差
云端診斷：通過物聯網模塊遠程監控母線健康狀態
這些創新顯著提升了設備對惡劣電網環境的適應性，但基礎維護原則仍需遵循。
通過系統性分析ER08故障的成因與解決方案，結合預防性維護策略，可有效降低變頻器停機風險，保障工業生產的連續性。在實際力士樂變頻器維修中，建議結合設備手冊與專業檢測工具，實現精準故障定位與高效修復。
