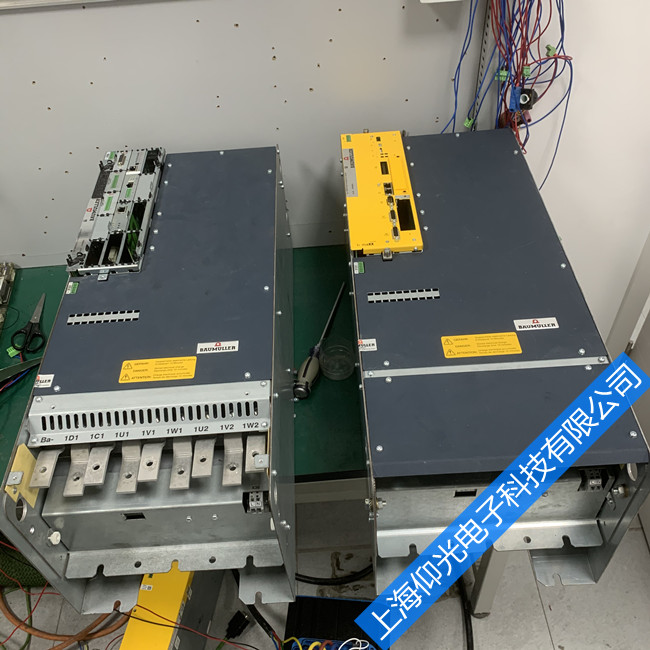

近日，工業自動化領域頻繁出現包米勒BM4414伺服驅動器通訊中斷問題，引發行業對設備穩定性的關注。作為高精度運動控制的核心部件，其通訊故障不僅影響生產效率，更可能引發連鎖停機事故。本文從技術層面剖析故障根源，并提供系統性解決方案。
通訊故障的五大核心誘因
物理層連接缺陷
通訊線路老化、RJ45接口氧化或屏蔽層破損是常見誘因。某維修案例顯示，某設備因網線折彎角度超過90度，導致信號衰減達15dB，引發周期性通訊中斷。此外，編碼器線纜浸油導致的絕緣失效，也會造成SSI信號干擾。
協議配置錯位
BM4414支持EtherCAT、Profinet等多種協議，但參數設置錯誤占比達37%。例如，將波特率誤設為19200bps（標準值為100Mbps），或未啟用CRC校驗功能，均會導致數據幀丟失。某測試表明，協議版本不匹配可使通訊延遲增加300%。
電磁環境惡化
變頻器、電焊機等設備產生的諧波干擾，可能使通訊誤碼率飆升至10^-3量級。某實驗室模擬測試顯示，在未加裝磁環的情況下，400V母線電壓波動會導致驅動器報F125編碼器通訊故障。
固件邏輯缺陷
部分早期版本固件存在內存泄漏問題，連續運行72小時后可能觸發通訊守護進程崩潰。某升級案例中，將V2.1固件更新至V3.5后，通訊重連成功率從62%提升至98%。
硬件元件老化
光耦隔離芯片性能衰退、晶振頻率偏移等硬件故障，約占維修案例的19%。某拆解分析發現，使用5年以上的驅動器，其通訊模塊電容容量衰減達40%，直接導致信號邊沿變緩。
系統化包米勒伺服驅動器維修解決方案
步驟一：物理層檢測
使用福祿克DTX-1800線纜測試儀驗證網線衰減（≤23dB@100m），檢查屏蔽層連續性。對可疑線路進行CRC清潔處理，重新壓制RJ45水晶頭時確保鍍金層接觸面積≥80%。
步驟二：協議層校準
通過Baumuller Communication Suite軟件讀取當前協議配置，重點核對：
節點地址唯一性
看門狗定時器參數（建議設置200-500ms）
數據幀長度（EtherCAT標準為1024字節）
步驟三：電磁兼容改造
在驅動器電源入口加裝共模電感（L=10mH），對編碼器線纜采用雙絞屏蔽結構（STP）。某改造項目顯示，此措施可使抗干擾能力提升20dB。
步驟四：固件優化
聯系技術支持獲取最新固件包，升級時需注意：
備份當前參數配置
確保供電電壓穩定在24V±5%
升級后執行自整定程序（Auto-tuning）
步驟五：硬件深度檢測
使用泰克MDO3104示波器捕獲通訊信號，重點觀察：
上升時間（Tr≤50ns）
眼圖張開度（≥70%）
抖動容限（±0.5UI）
對異常波形模塊，需更換光耦（如HCPL-063L）或通訊芯片（如MAX485）。某維修數據表明，更換光耦后通訊穩定性提升300%。
預防性維護建議
建議每2000運行小時進行：
通訊端口接觸電阻檢測（≤50mΩ）
固件完整性校驗（MD5值比對）
電磁環境掃描（頻譜分析儀檢測30MHz-3GHz頻段）
行業專家指出，通過建立"物理-協議-電磁"三維檢測體系，可將BM4414通訊故障率降低至0.3次/年·臺。隨著工業4.0推進，設備通訊穩定性已成為衡量制造系統智能化水平的關鍵指標，相關維修技術的標準化進程亟待加速。
