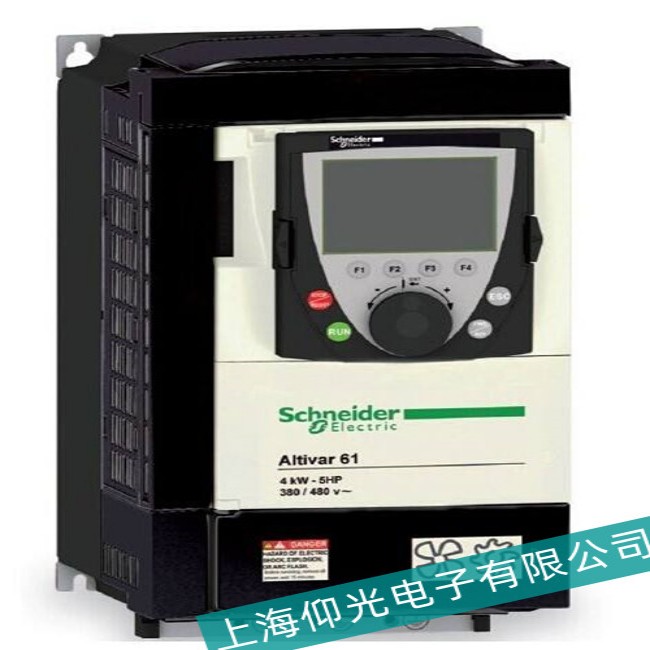

施耐德變頻器 ATV61HD22N4Z 整流模塊損壞可按以下步驟進行維修：
-
故障檢測：
-
靜態測試：將萬用表調至電阻 ×10 檔，紅表棒接到變頻器內部直流電源的 P 端，黑表棒分別接到 R、S、T 端，正常情況下應有幾十歐的阻值，且各相阻值基本平衡。若阻值為無窮大，表明整流橋故障或啟動電阻出現問題。也可根據變頻器整流橋的內部電路結構，進一步確定具體損壞的二極管。如測量上橋臂時，紅表筆接 P，黑表筆分別接 R、S、T，表針擺動到刻度的 3/5 左右為正常，不擺動則為斷路，擺動到 0Ω 為短路。
-
動態測試：在靜態測試結果正常后，方可進行動態測試。上電前，須確認輸入電壓是否正確，檢查變頻器各接插口是否連接牢固。上電后，檢測故障顯示內容，并初步判斷故障原因。如未顯示故障，可先將參數復歸，在空載情況下啟動變頻器，測試 U、V、W 三相輸出電壓值，若出現缺相、三相不平衡等情況，則模塊或驅動板等可能存在故障。
-
原因分析：
-
器件質量問題：整流模塊本身質量欠佳，使用過程中容易出現損壞。
-
后級電路故障：逆變功率開關器件損壞，致使整流橋流過短路電流而損壞。
-
電網問題：電網電壓過高，或遇雷擊和過電壓浪涌，且過電壓保護的壓敏電阻已焚毀不起作用，會使過壓加到整流橋上導致其損壞。另外，輸入缺相也會使整流橋負擔加劇而損壞。
-
安裝問題：變頻器與電網的電源變壓器太近，線路阻抗很小，且未安裝直流電抗器和輸入側交流電抗器，整流橋易受高幅度尖脈沖電流沖擊，從而過早損壞。
-
維修方法：
-
更換整流模塊：確定整流模塊損壞后，需更換同型號的整流模塊。若沒有同型號整流塊，可用同容量的其它類型的整流塊替代，但需重新鉆孔、攻絲來安裝。更換時，要在整流模塊與散熱片接觸面上均勻地涂上一層硅導熱膏，再緊固螺絲，以確保良好的散熱效果。
-
修復相關電路：如果是后級電路故障導致整流模塊損壞，如逆變功率開關器件短路，需檢查并修復逆變電路，更換損壞的逆變器件。同時，還應檢查電流檢測電路和模塊溫度檢測電路等，確保這些保護電路能正常工作，避免再次因過流、過熱等情況損壞整流模塊。
-
檢查電網情況：測量電網電壓是否穩定在額定范圍內，有無電焊機等對電網造成污染的設備。若電網電壓異常，需安裝穩壓器等設備；若有干擾設備，應采取隔離或?yàn)V波等措施，以改善電網質量。
