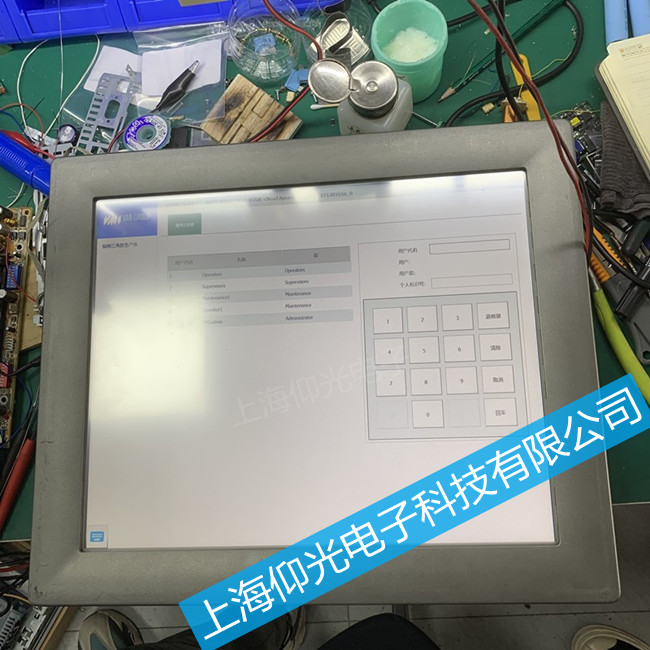

研華觸摸屏維修TPC-1551H花屏故障維修方
液晶屏故障現象概述
液晶屏可能出現多種故障，如花屏、白屏、暗屏等，需要針對具體現象進行檢測和維修。液晶屏可能出現花屏、白屏、暗屏等異常顯示情況，具體包括圖像模糊、色彩失真、偏色等問題，以及網紋干擾、彩色反相等視覺干擾現象。此外，字符虛或拖尾、亮線、亮帶以及暗線等也是液晶屏常見的故障表現。
1.花屏故障類型與維修
圖像模糊與色彩失真
針對不同的異常顯示情況，如花屏、偏色等，需檢查信號源、邏輯板及連接線的完整性。液晶屏可能出現的故障包括：屏幕上的圖像被點狀、片狀或馬賽克狀的干擾所覆蓋，用戶菜單顯示正常，但圖像出現花屏，屏幕上的圖像出現不定時花屏，且花屏中間夾雜著眾多細小的彩點，以及在反復上電后，屏幕上花的條紋和色彩的變化等等。
信號源與邏輯板檢查
仔細檢查主板、scaler處理芯片和其他相關板件以確定故障部位并進行修護。 如果用戶菜單顯示正常但圖像卻出現花屏，應著重檢查主板和scaler處理芯片的電路并進行補焊。對于屏幕上的圖像受到干擾同時字符也出現干擾現象，需檢查邏輯板、屏信號連線以及數字板信號輸出電路的工作情況。
2.邏輯板相關故障
邏輯板損壞的表現
邏輯板故障可能導致無圖像顯示、彩色線條和字符丟失，需要測量相關電壓和信號來診斷問題。 邏輯板損壞時，屏幕上通常無圖像顯示，且垂直方向上會出現斷續的彩色線條，同時無字符顯示。在測試邏輯板時，需測量上屏電壓，并觀察LVDS輸出接口上的電壓動態變化，以便判斷邏輯板上是否存在故障。
研華觸摸屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
