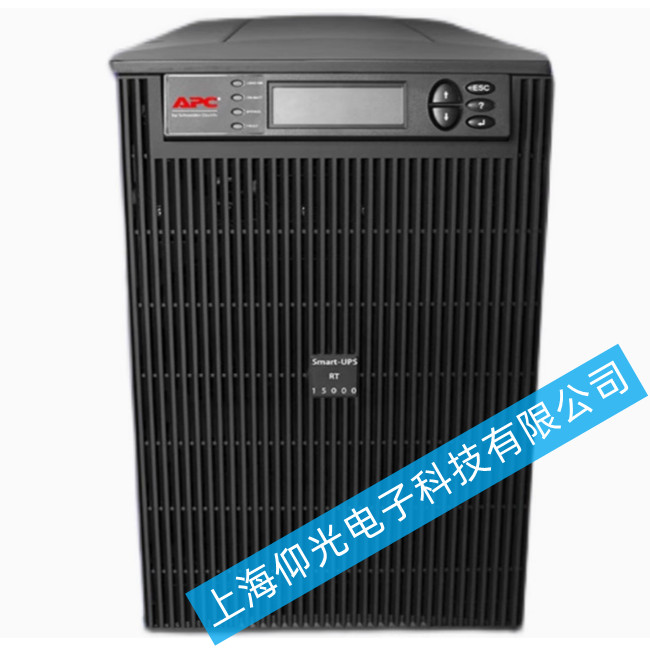

針對APC UPS電源10KVA SURT10000UXICH 8KW單相不間斷主機控制板故障，可按照以下系統化維修方法處理：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：18964852867 微信同號 13761132860微信同號
聯系人：張工， 楊工
一、故障診斷與定位
主機無法啟動、面板無顯示或顯示異常代碼（如F01、F02等）。
市電正常時主機不切換至逆變狀態，或逆變時間顯著縮短。
蜂鳴器長鳴、紅色指示燈亮起，伴隨報警聲。
電源輸入：檢查市電輸入電壓是否穩定（220V±15%），確認電源線、插頭無松動或損壞。
電池連接：檢查電池組電壓（正常應為240V±5%），電池端子是否氧化或松動，必要時清潔并緊固。
負載評估：確認連接負載未超過額定功率（8KW），避免過載保護觸發。
外觀檢查：觀察控制板是否有燒焦、電容鼓包、元件脫落等物理?yè)p壞。
信號測試：使用萬用表檢測控制板關鍵點電壓（如5V、12V供電），確認PWM控制信號輸出是否正常。
軟件診斷：通過APC PowerChute軟件查看事件日志，定位故障代碼（如“逆變器故障”“電池檢測失敗”）。
1. 復位控制板
斷開市電輸入和電池連接。
按住主機前面板“Test”鍵4秒，聽到“嘀”聲后松開（冷啟動）。
重新連接市電和電池，觀察面板顯示是否正常。
適用場景：軟件死機或臨時性故障。
2. 更換故障元件
電容老化：控制板上的電解電容容量下降，導致供電不穩。
PWM芯片損壞：逆變驅動信號異常，需更換同型號芯片（如SG3525）。
光耦隔離器失效：市電與逆變切換信號中斷，需檢測并更換光耦（如PC817）。
使用熱風槍拆卸元件，避免損傷PCB板。
焊接新元件時控制溫度（260℃±10℃），防止虛焊。
3. 刷新控制板固件
適用場景：固件版本過舊或存在BUG。
通過APC官網下載對應型號的固件升級包。
使用串口線連接主機與電腦，運行升級工具（如APC Firmware Updater）。
按照提示完成固件燒錄，重啟主機。
4. 整體更換控制板
適用場景：控制板嚴重?fù)p壞（如主板燒毀、多元件故障）。
模擬市電中斷，觀察主機能否在5ms內切換至逆變狀態。
加載至額定功率（8KW），持續運行30分鐘，監測輸出電壓穩定性（220V±1%）。
確保主機工作環境溫度≤40℃，濕度≤85%，通風良好。
日志清零：通過軟件清除故障記錄，避免誤報。
每季度清潔主機內部灰塵，檢查散熱風扇運轉情況。
每年進行一次電池容量測試，必要時更換老化電池。
避免頻繁啟停大功率負載（如空調、電機），防止電流沖擊。
配置雙路市電輸入或備用發電機，減少單點故障風險。
若自行維修困難，建議聯系專業維修團隊進行維修，提供以下信息以加速處理：
主機序列號（位于背面標簽）。
故障現象描述及維修嘗試記錄。
