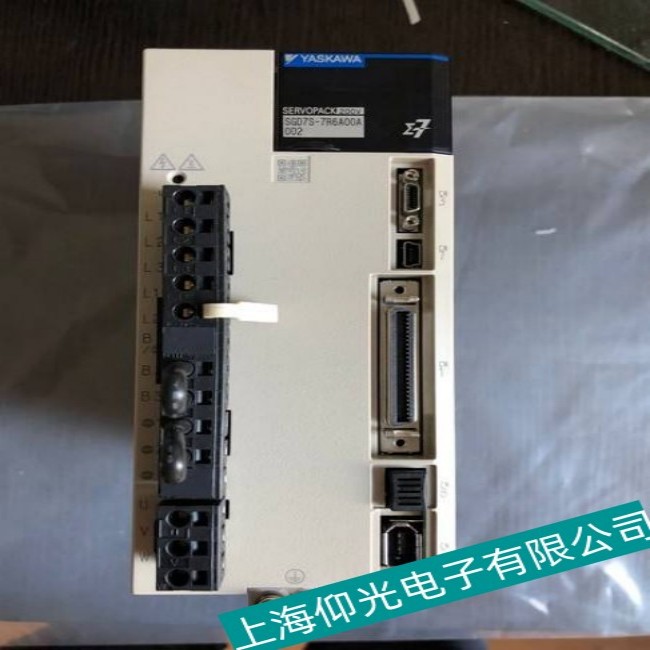

安川驅動器 SGD7S-330A00A002 出現不能啟動的故障時，需從電源、控制信號、參數設置、硬件故障等多方面系統排查。以下是詳細的故障分析與維修步驟：
-
可能原因：
-
輸入電源未接通或電壓不足（三相 AC200V 系統電壓應在 170~230V 范圍內）。
-
電源斷路器、接觸器或保險絲熔斷 / 跳閘。
-
輸入電源相序錯誤（僅在驅動器有相序檢測功能時影響啟動）。
-
排查方法：
-
用萬用表測量輸入電源端子（R、S、T）電壓，確認是否達到額定值（AC200V±10%），若電壓為 0，檢查前級電源開關、斷路器及線路。
-
檢查驅動器電源指示燈（如 POWER 燈）是否點亮，若不亮，可能內部電源板故障或輸入電源未接入。
-
對于有相序檢測的型號（部分驅動器需正確相序才能啟動），可交換任意兩相輸入線測試。
-
可能原因：
-
未輸入啟動信號（如伺服使能信號 SON 未接通）。
-
控制模式選擇錯誤（如需要位置模式卻設為速度模式，且未輸入對應指令）。
-
脈沖指令信號（如位置模式下的脈沖 + 方向信號）未正確接入或信號異常。
-
排查方法：
-
通過驅動器操作面板查看狀態指示燈：
-
SON 信號檢查：確認控制端子 CN1 的 SON 引腳（如 37 號端子）是否與 COM 端短接（使能信號為 ON），可臨時短接測試。
-
控制模式確認：查看參數 Pn000（控制模式選擇），如位置模式對應 Pn000=0，速度模式 = 1，扭矩模式 = 2，確保模式與實際需求一致。
-
用示波器或萬用表檢測脈沖輸入信號（如 CN1 的 5/6 號端子為脈沖 + 方向輸入）：
-
手動輸入脈沖信號（如用信號發生器），觀察驅動器是否響應；若無反應，檢查脈沖線是否斷線、端子是否接觸不良，或更換脈沖線。
-
可能原因：
-
初始化參數未設置（如 Pn000 未正確設定控制模式）。
-
保護功能參數（如過載閾值、過速限制）設置過低，導致啟動即觸發保護。
-
編碼器參數設置與實際電機不匹配（如編碼器分辨率參數錯誤）。
-
排查方法：
-
恢復參數至出廠默認值：通過操作面板將 Pn000 設為 “1” 并保存，或使用 DriveWizard 軟件執行參數初始化。
-
檢查關鍵參數：
-
Pn000：控制模式（如位置模式需設為 0）。
-
Pn210：過速限制值（默認 3000rpm，若設為過低值會導致無法啟動）。
-
Pn400：編碼器類型（如增量式或絕對式，需與電機匹配）。
-
Pn50A：伺服使能超時時間（若設為 0，可能禁止使能）。
-
可能原因：
-
驅動器主電路故障（如 IGBT 模塊損壞、直流母線電容失效）。
-
電機繞組短路、接地或編碼器損壞。
-
驅動器控制板、電源板或接口板電路故障（如芯片燒毀、焊點虛接）。
-
排查方法：
-
電機與編碼器檢測：
-
斷開電機動力線（U、V、W）和編碼器線，單獨給驅動器上電，觀察是否能正常使能（SON 信號接入后，驅動器無報警）。若此時仍不能啟動，可能驅動器故障；若能使能，說明電機或編碼器可能存在問題。
-
用萬用表測量電機三相繞組電阻（應平衡，偏差≤5%），并用兆歐表測量對地絕緣電阻（≥10MΩ）；檢查編碼器電纜是否破損、接觸不良，可更換同型號電纜測試。
-
驅動器內部檢測：
-
斷電后打開驅動器外殼，檢查功率模塊（如表面是否開裂、變色）、電容（是否鼓包、漏液）、電路板（是否有燒焦痕跡、元件脫落），若有明顯損壞，需更換對應部件。
-
使用示波器檢測驅動板輸出的驅動信號（如 IGBT 驅動脈沖），若某相無脈沖，可能驅動電路故障，需維修或更換驅動板。
-
可能原因：
-
控制信號線纜（CN1）或動力線纜（CN2）接觸不良、斷線。
-
接口端子（如 SON、COM、脈沖輸入端子）氧化或松動，導致信號無法傳輸。
-
排查方法：
-
重新插拔 CN1、CN2 連接器，檢查端子是否擰緊，必要時用酒精清潔端子氧化層。
-
用萬用表導通檔檢測控制信號線（如 SON 到 COM 端）是否通路，若斷線則更換線纜。
-
觀察驅動器操作面板是否顯示報警代碼（如 AL.001、AL.020 等），若有報警，優先按報警提示排查（參考手冊）；若無報警但無法啟動，進入后續排查。
-
記錄電源指示燈（POWER）、故障指示燈（FAULT）、使能指示燈（SON）的狀態，例如：
-
POWER 燈不亮：重點查輸入電源及內部電源板。
-
FAULT 燈亮：按報警代碼處理（如過載、過壓等）。
-
SON 燈不亮：檢查使能信號輸入。
-
確認輸入電源正常后，檢查驅動器內部電源板輸出（如 5V、24V 等）是否穩定，可用萬用表測量電源板輸出端子電壓。
-
若 POWER 燈亮但無其他反應，可能控制板未正常工作，可嘗試重新插拔控制板或更換同型號控制板測試。
-
在位置模式下，可通過操作面板手動發送試運行指令（如 JOG 運行）：
-
進入?yún)?shù) Pn50E（JOG 運行速度），設為 500rpm，按 “試運行” 鍵，若電機能轉動，說明驅動器基本正常，故障可能在外部脈沖指令線路。
-
若 JOG 也無法運行，檢查參數 Pn000 是否設為 0（位置模式），并確認 Pn50A（使能超時）不為 0。
-
若懷疑驅動器故障，可替換同型號正常驅動器測試（注意參數備份與恢復），若替換后能啟動，說明原驅動器需維修。
-
若替換驅動器后仍無法啟動，可能電機或機械負載存在卡死，可斷開聯軸器，空載測試電機是否能啟動。
-
斷電操作：維修前斷開輸入電源，等待電容放電（至少 10 分鐘），避免觸電。
-
參數備份：調整參數前，通過 DriveWizard 軟件或操作面板備份所有參數，防止數據丟失。
-
專業維修：驅動器內部涉及高壓電路，若發現功率模塊、控制板等硬件損壞，建議聯系安川售后（400-820-6632）或授權維修中心，避免自行拆解導致二次損壞。
-
環境檢查：確認驅動器安裝環境溫度（0~55℃）、散熱風扇是否正常運轉，灰塵堆積可能導致主板故障。
-
案例 1：某設備驅動器無法啟動且無報警，檢查發現 CN1 端子的 SON 信號線纜因長期振動導致端子松動，重新壓接端子后故障排除。
-
案例 2：驅動器上電后 POWER 燈亮，但 JOG 運行無反應，參數恢復出廠設置后仍無效，檢測發現控制板上 CPU 芯片虛焊，重新焊接后正常啟動。
若按上述步驟排查后仍無法解決問題，可提供驅動器操作面板顯示狀態、參數設置截圖及接線圖，以便進一步分析
