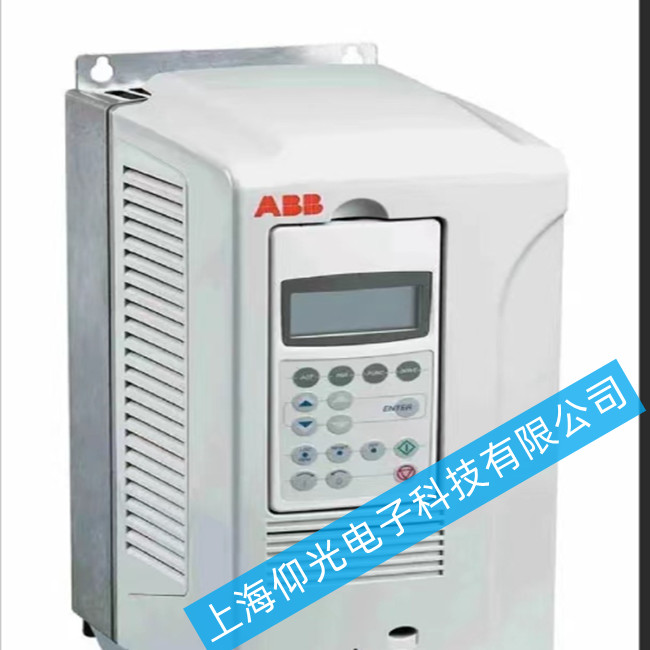

ABB變頻器ACS550出現過熱故障時，需從散熱系統、負載工況、電氣參數及環境適配性四個維度進行系統性排查與修復。以下為具體維修步驟及技術要點：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、散熱系統檢查與維護
檢測風扇轉速：使用測速儀確認實際轉速是否低于額定值（如3000±10% RPM），異常時需更換風扇或驅動模塊。
軸承潤滑：對風扇軸承加注耐高溫潤滑脂（如Shell Alvania RL3），降低機械摩擦損耗。
葉輪清潔：使用高壓氣槍清除葉輪積塵，避免風道阻塞導致散熱效率下降。
散熱器清洗：采用中性清洗劑（如Electrolube HCS）浸泡后，配合軟毛刷清理散熱片間隙。
導熱硅脂更新：清除原硅脂層，均勻涂抹導熱系數≥5W/m·K的硅脂（如Arctic MX-6），確保IGBT模塊與散熱器熱阻≤0.1℃/W。
風道密封性：檢查進風口濾網（HEPA等級≥H13）及出風口百葉窗，破損時需更換。
二、負載與運行參數優化
動態負載率監測：通過DriveWindow軟件記錄運行電流曲線，若負載率持續＞90%，需降額使用或增配變頻器容量。
慣性匹配：計算負載慣量比（JL/JM），當比值＞5時，需延長加減速時間（參數2202/2205）。
載波頻率調整：降低開關頻率（參數1601）至4kHz，平衡EMI與發熱（每降低1kHz，IGBT損耗降低約8%）。
直流制動優化：禁用不必要的直流制動功能（參數2007），減少制動電阻發熱。
過載保護設定：根據電機額定電流調整過載閾值（參數3001），建議設置為120%額定電流。
三、電氣系統檢測與修復
IGBT模塊測試：使用示波器監測U、V、W相輸出波形，畸變率＞5%時需更換模塊。
直流母線電壓校準：測量P+與N-間電壓，偏差＞5%時調整參數1103（直流母線電壓基準）。
霍爾傳感器校驗：通過參數1304/1305校準電流檢測精度，誤差＞1%時更換傳感器。
溫度傳感器校準：對比參數組3501（IGBT溫度）與紅外測溫儀數據，誤差＞±5℃時更換NTC傳感器。
電源板檢測：測量+24V、+15V、-15V輔助電源紋波（要求＜50mV），異常時更換濾波電容（如1000μF/35V電解電容）。
通信干擾排查：檢查CAN總線終端電阻（120Ω）是否匹配，屏蔽層單端接地。
四、環境與安裝條件改善
溫度監控：安裝環境溫度傳感器，確保溫度≤40℃（每升高10℃，壽命減半）。
濕度調節：維持濕度在30%~85%RH，避免冷凝水導致絕緣失效。
防塵措施：加裝IP54防護罩，定期更換濾棉（每季度）。
間距要求：保持前后左右≥100mm通風空間，頂部≥200mm。
垂直安裝：確保變頻器垂直度誤差＜±5°，避免內部油脂泄漏。
接地電阻：測量接地端子電阻≤100mΩ，必要時增設接地銅排。
五、預防性維護建議
定期巡檢：每季度執行散熱系統清潔、參數備份及負載測試。
備件管理：儲備關鍵備件（如風扇、IGBT模塊、控制板），縮短停機時間。
升級改造：對老舊設備加裝遠程監控模塊（如ABB Ability），實現預測性維護。
