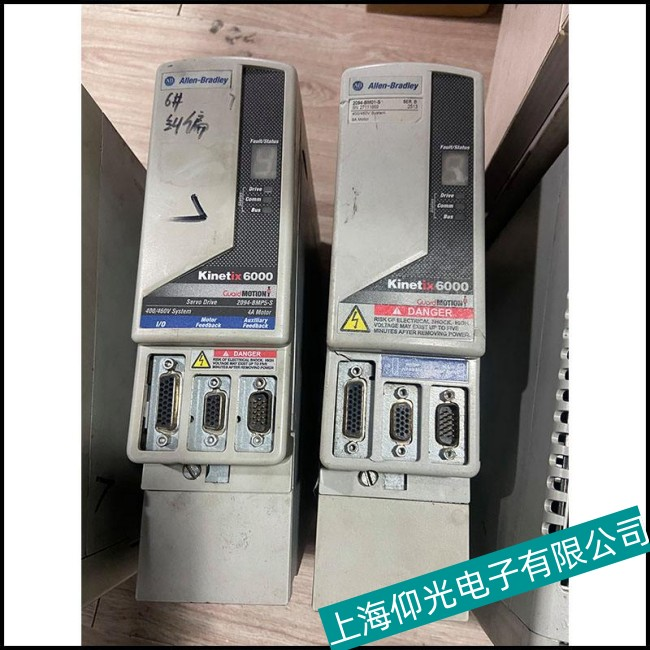

AB伺服驅動器過流功率模塊損壞電機繞組短路維修
針對AB伺服驅動器過流故障，結合維修經驗與行業通用方法，整理以下排查及處理方案：
一、故障原因分析
硬件問題
功率模塊損壞：IGBT模塊老化或過壓沖擊導致短路，引發電流異常升高。
電機繞組短路：電機絕緣老化、受潮或機械損傷導致繞組短路，電流劇增。
線路故障：電機電纜破損、接頭氧化或接地不良，造成電流泄漏或短路。
軟件/參數設置
加減速時間過短：負載慣量大時，短時間加速/減速導致電流超限。
電流環增益過高：系統對微小擾動反應過度，觸發誤報警。
外部因素
負載異常：機械卡死、傳動部件磨損或負載超限導致電機堵轉。
電磁干擾：周邊變頻器、電焊機等設備干擾電流檢測信號。
二、維修操作步驟
初步排查
檢查負載狀態：手動盤動電機軸，確認機械傳動是否卡滯；減輕負載測試運行。
測量絕緣電阻：使用絕緣電阻表檢測電機繞組阻值（正常應>0.5MΩ），排查短路問題。
硬件檢測
功率模塊測試：用萬用表測量IGBT模塊引腳電阻，若異常則需更換。
纜與接口檢查：檢查電纜表皮破損、接口氧化，必要時更換電纜。
參數優化
調整加減速時間：根據負載慣量延長加速時間參數（如從0.5s增至1.5s）。
降低電流限幅值：將電流限制設為額定值的1.2-1.5倍，避免誤觸發保護。
抗干擾處理
屏蔽電纜布線：電機電纜與動力線分開走線，或使用雙絞屏蔽線。
接地優化：確保驅動器、電機與機柜接地電阻<4Ω，減少共模干擾三、注意事項
安全操作：檢測功率模塊時需斷電，并等待電容放電完成（約5分鐘）。
參數備份：維修前記錄原參數，避免重置后配置丟失。
專業支持：若涉及芯片級維修（如電流傳感器更換），建議聯系上海仰光電子科技有限公司。
若上述步驟無法解決，需進一步檢測編碼器反饋信號或控制板邏輯電路，建議使用示波器分析電流波形，定位隱性故障點
