西門子數控系統電源維修方法
1、維修案例
�。�1）一臺進口數控車床（西門子810D系統），開機后屏幕上出現報警“NC、PLC無法連接”，打開電氣柜后發現，電源模塊和NCU模塊上的指示燈和數碼管均沒有顯示，而電源模塊進線端電壓用三用表測量為395V，因此判定該故障是由于進線電壓偏高而導致電源模塊內部電源電路出現問題，打開模塊，檢測內部電源部分，發現一只大功率場效應管燒壞，更換損壞元器件，并調整該廠房電網電壓至380V后重新開機，系統啟動正常。
發現電源模塊的6個指示燈中的綠色燈發亮，正常情況下的黃色燈是熄滅的。說明直流母線沒有充電。測量進線電源正常，9-48 9-63 9-64控制使能以加上。各連接點正常。檢查X141端子各直流電壓，15V、5V電壓沒有，24V電壓沒有，直流母線電壓為0。重新上電，直流母線電壓一直為0。將DP通訊線和直流母線斷開，上電，檢測結果依然如故。打開模塊，模塊內部所有保險均正常。最后更換電源模塊，上電后一切正常。
2、電源故障
611D 伺服驅動時，將主軸轉速設定為 3000 r/min，進行設備的啟動，此時系統處于正常運行狀態，但當系統轉速＞3000 r/min進行轉剎車時，611D 電源單元出現錯誤，進行過電壓的報警，系統停止運行。對系統進行全面的檢查后沒有發現機械異常狀況，電路板與元件均處于正常狀態，更換 611D 電源單元之后，出現故障轉移現象，更換出現故障的電源單元后，系統恢復正常運行。
3、功能及工作原理

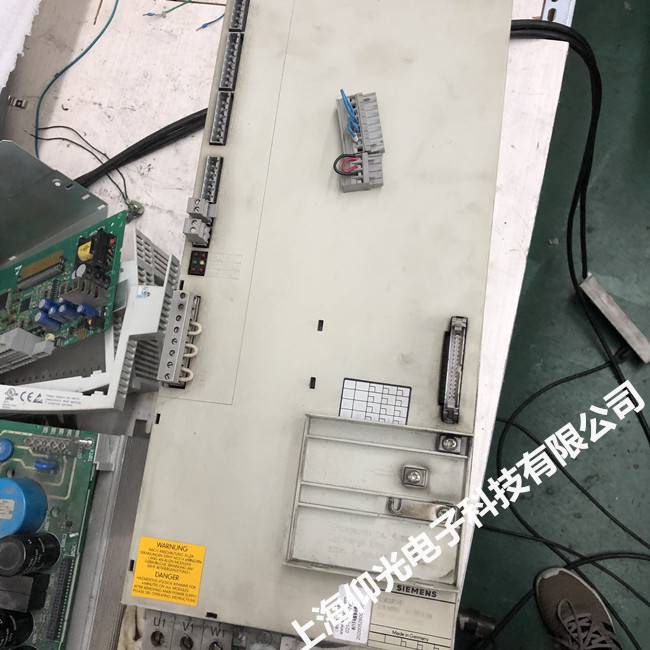

伺服電源模塊主要功能是產生直流母線電壓，供給主軸模塊和進給伺服模塊，同時產生供系統和各個模塊內部使用的+24v和+5v電壓。根據直流電壓控制方式，它又分為開環控制的UE模塊和閉環控制的I/R模塊，UE模塊沒有電源的回饋系統，其直流電壓正常時為570V左右，而當制動能量大時，電壓可高達640多伏。I/R模塊的電壓則一直維持在600V左右。
當交流380V送入電源模塊后，首先內部邏輯電源電路開始工作，產生+24V和+5V電壓，當內部電源正常后，端子9出現24V電壓。此時模塊內部主接觸器還沒有吸合，通過其常閉輔助觸點，端子111上出現24V電壓，當模塊內部完成預充電過程后，113端上出現24V，通過外電路連接到端子63，允許ER模塊的整流電路工作，產生600V直流電壓。
