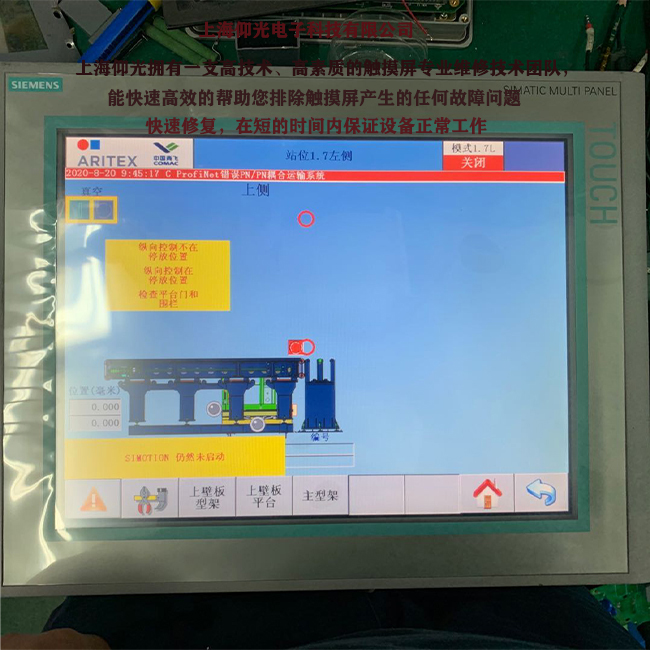

西門子MP377觸摸屏電源電路常見故障分析與排除方法：
通過對觸摸屏DC/DC直流轉換電源的工作原理的解剖，結合直流轉換電源的幾種常見故障的分析排除，介紹了觸摸屏電源常見故障的檢修方法和依據.
關鍵詞：西門子MP377觸摸屏 觸摸屏 電源 故障 檢修
前言:觸控屏(Touchpanel)又稱為觸控面板，是個可接收觸頭等輸入訊號的感應式液晶顯示裝置，當接觸了屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，可用以取代機械式的按鈕面板,并借由液晶顯示畫面制造出生動的
影音效果。
觸摸屏作為人機對話的媒介現在在自動化控制領域得到越來越多的應用，常見的觸摸屏
品牌有許多，如臺達觸摸屏、信達觸摸屏、三菱觸摸屏、西門子觸摸屏等等!
一、觸摸屏的結構
觸摸屏由觸摸檢測部件和觸摸屏控制器及電源組成。
觸摸檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置;接受后送觸摸屏控制器。
觸摸屏控制器的主要作用是從觸摸點檢測裝置上接收觸摸信息，并將它轉換成觸點坐
標，再送給CPU,它同時能接收CPU發來的命令并加以執行。
電源部分為觸摸屏控制器提供工作電源，它的工作電壓為24V。
二、觸摸屏控制器常見故障類型.
(一)硬件類故障
觸摸屏的硬件主要是指觸摸屏的電源、觸摸屏面板、觸摸屏控制主板等等。硬件主要的
故障現象為:
1.上電無反應;
2.上電燒保險;
3.上電藍屏;
4.屏幕偏黑;
5.黑屏，死屏;
6.觸摸失靈，有時白屏;
7.通訊時有時無;
8.觸控正常，主板程序無反應;
9.觸摸屏觸摸無反應等等。
10.雙串口無法通訊;
11. 485串口通訊不良;
12. 觸摸不良，觸摸失靈;操作靈敏度不夠;
其中1-5類故障現象為觸摸屏電源故障，其它為觸摸屏面板、觸摸屏控制主板故障。
(二)軟件類故障
觸摸屏軟件類故障的主要現象為串口無法通訊、觸摸死機或者觸摸控制靈敏度不夠等
等。
三、觸摸屏電源故障原因分析及排除
觸摸屏的故障現象有許多，其故障原因涉及到各個方面，既有硬件方面的也有軟件方面
的。這里我們就觸摸屏電源部分的故障原理和排除做一個簡單的介紹。
一般的工業控制用觸摸屏大多為5-7英寸的，其工作電壓多為直流24V輸入。通過觸摸屏電源板上的DC/DC電壓轉換電路將24V轉換成觸摸屏主板所需的各種電壓等級的電壓，這其中又分為低壓工作電源和高壓逆變電源兩個部分。觸摸屏電源板提供的低壓電源主要有5v、3.3V的電壓等級。
觸摸屏電源部分的主要故障現象為:上電無反應、電源指示燈不亮、CPU工作燈不亮，
上電燒保險絲，上電藍屏 、黑屏、死機等。
針對這幾種故障現象我們分別來分析:
第一種現象:上電無反應，電源指示燈不高，CPU 工作燈不亮。
電源指示燈、CPU工作燈不亮說明24V電源加上后，沒有后續低壓電源產生。DC/DC直流變換電路直接決定著觸摸屏的正常工作與否。DC/DC 變換電路的一般規律是:若沒有5V電壓，觸摸屏開機后無顯示，-般情況下，電源指示燈也不高;若5V電壓不穩定，造成觸摸屏控制器上的CPU工作不穩定會發生無規律地死機或者“花屏”現象。若沒有3.3V電壓，會發生“藍屏”現象，或者先出現“藍屏”“彩條屏”后立即變?yōu)椤昂谄痢倍鳦PU工作指示燈也由綠色變?yōu)槌壬?
DC/DC變換電路出問題后，比較容易檢修。若查到某個DC/DC變換器沒有輸出，可測里其輸入電壓。若輸入電壓正常，則檢查負載和控制端，若都正常，則為DC/DC變換器本身?yè)p壞。
在實際維修中，還可測里DC/DC變換器各引腳的電阻值和電壓值與正常值相對照，從而判斷故障部位。
本故障檢修中，首先測五腳直流電源轉換管8050SD的第一腳有沒有 12V電壓，結果有12V電壓。說明前級電路工作正常，元器件良好。再里8050SD 的2腳電壓為V,3腳電壓也為0V，5腳電壓也為0V。查相關資料知道，8050SD 的2腳電壓應當為5. 3V，說明該腳電壓異常。跟該腳相連的元器件只有D802與L802、L803三個，--檢查發現穩壓管D802被擊穿，用一個相同型號的5.3V穩壓管替換后，通電老化2小時，一切正常，說明故障排除。
多端直流穩壓器8050SD共有5個引腳。其中，①腳是直流電壓輸入端，其最高值可達40V，最低值為4.5V;②腳是開關管發射極開路輸出端，也就是直流電壓輸出端。最高輸出為37，最低值為1.2V;③腳是輸入輸出公共端，即接地端;④腳是穩壓取樣電壓輸入端，該腳一般與輸出電壓相連，通過IC內部分壓網絡監控輸出電壓的大小。當輸出電壓增大或者減小時，該腳電壓同比例增大或者減小，經與內部基準穩壓值1. 23V相比較，內部放大器可自動調節振蕩器的輸出占空比，使輸出電壓減小或者增大。從而使輸出電壓穩定在額定值上;⑤腳是使能控制端，控制著輸出端電壓的有無，當該腳高于1.23V時，內部開關管被關斷，輸出電壓為0V，當?shù)陀?. 23V時，輸出為額定電壓，在實際使用中，該腳一般接地或者通過外接元件置于低于1. 23V的電壓上，在本電路中5腳接的是電容C803。
第二種故障現象，上電燒保險絲。
上電燒保險絲，說明電路上有嚴重的短路故障，首先測五腳電源管8050SD的第一腳有沒有12V電壓，經檢測沒有12V電壓。說明故障元件出在F801、D800、C801、L801、C804、C805、D805等元件中。通過檢查發現F801自恢復保險絲燒斷，更換后通電再次擊穿。再查又發現12V穩壓貼片元件D805擊穿，查得資料這只穩壓管的型號為BFK/PT88，由于該元件為特殊器件，市場上很少買到，考慮到電壓轉換元件8050SD的輸入端電壓為4. 5V-40V, 24V只是其輸入的一半左右,電壓轉換元件應當能夠承受。從救急的角度考慮暫時不要該穩壓管應當沒有大的問題。去除該元件后，通電老化24小時一切正常。說明該方法可行，故障排除。
第三種故障現象，上電藍屏、黑屏、死機。
在對DC/DC轉換電路的故障規律及現象分析時知道:若轉換電路的輸出電壓5V電壓不穩定，則會造成觸摸屏控制器上的CPU工作不穩定，觸摸屏?xí)霈F(xiàn)無規律地死機或者“花屏”現象。若沒有3.3V電壓，會發生“藍屏”現象，或者先出現“藍屏”、“彩條屏”后立即變?yōu)椤昂谄痢�，而CPU工作指示燈也由綠色變?yōu)槌壬?
通過對上面電路的分析知道:IC1電源轉換管8050SD本身性能的好壞決定了其輸出電壓的穩定性。如果發現觸摸屏有出現無規律地死機或者“花屏”現象，首先應當檢測IC1的輸出電壓+5V是否正常。若不正常，應當檢測前級電路中的D802、C803等元器件，如果這兩個元器件工作正常，則應當考慮到是電源轉換管本身的問題。
一款臺達觸摸屏總是在開機幾分鐘后出現藍屏現象。
對于觸摸屏出現的“藍屏”現象，在前面的分析中知道，說明電路中的3.3V電壓有問題。那么只要檢查5V后面的3.3V電壓轉換電路，與上面介紹電路無關。通過檢查發現與L803相連的貼片元件U805軟擊穿，U805為一款5V/3. 3V電壓轉換器件型號為AIC1084。在冷態時其工作正常，通電幾分鐘后，由于其散熱不好造成軟擊穿，其輸出低于3.3V ,其數值在1.3V-2.8V之間。造成了CPU工作不正常，形成觸摸屏藍屏現象。用一款相同型號的元器件替換后，通電老化2小時，一切正常，說明故障排除。
目前觸摸屏的應用范圍從以往的銀行自動柜員機、工控計算機等小眾商用市場，迅速擴展到手機、PDA、GPS、 PMP 0(IP3，]IP4等) ，平板電腦(Tablet PC)等大眾消費電子領域。展望未來，觸控操作簡單、便捷，人性化的觸摸屏有望成為人機互動的最佳界面而迅速普及。
掌握觸摸屏常見故障的現象及故障排除方法對于工程技術人員來說也是必須掌握的一種技能，特別要說明的是現在液晶顯示器的應用日趨廣泛，液晶顯示器的電源板的工作原理和觸摸屏的電源板是相同貨相近的，它們所用的元器件大多可以互用(換)。
