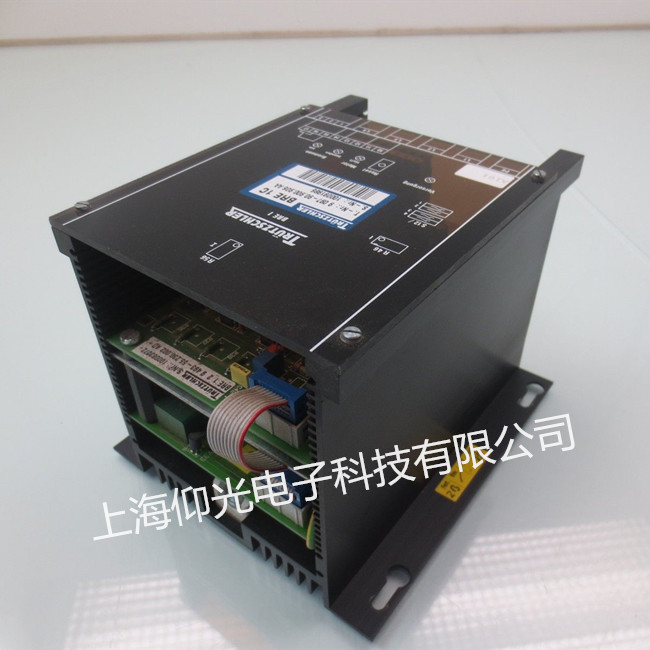

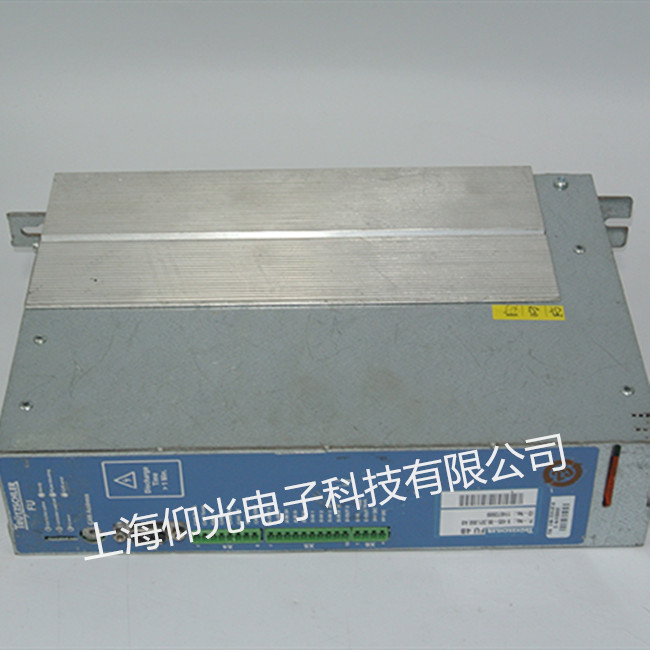

特呂茨勒TRUTZSCHLER伺服驅動器維修常見故障
，故障處理：查勵磁輸出回路的電路器件，沒有發現有損壞的電子器件，重點對勵磁輸出的可控硅檢查，更換可控硅重新上電起動，勵磁電壓輸出正常為160V左右。2，故障現象：一臺歐陸590故障損壞，新設備通過某公司購買更換后，輸進原有電機參數，在本地控制模式下可以很好工作，但是模式下不能工作，故障現象是運行知識等閃爍。
一般是主軸驅動裝置未調整好；如有關，應檢查主軸機械部分是否良好，測速裝置是否不良。診斷方法有：1，電氣方面的原因：（1），電源缺相或電源電壓不正常。（2），控制單元上的電源開關設定（50/60Hz切換）錯誤。
伺服驅動器是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服馬達進行控制，實現高精度的傳動系統定位，目前是傳動技術的高端產品。那么對伺服驅動器如何測試檢修，以下是一些方法：
1、示波器檢查驅動器的電流監控輸出端時，發現它全為噪聲，無法讀出
故障原因：電流監控輸出端沒有與交流電源相隔離(變壓器)。
處理方法：可以用直流電壓表檢測觀察。
2、電機在一個方向上比另一個方向跑得快
故障原因：無刷電機的相位搞錯。
處理方法：檢測或查出正確的相位。
故障原因：在不用于測試時，測試/偏差開關打在測試位置。
處理方法：將測試/偏差開關打在偏差位置。
故障原因：偏差電位器位置不正確。
處理方法：重新設定。
3、電機失速
故障原因：速度反饋的極性搞錯。
處理方法：a.如果可能，將位置反饋極性開關打到另一位置。(某些驅動器上可以)
b.如使用測速機，將驅動器上的TACH+和TACH-對調接入。
c.如使用編碼器，將驅動器上的ENC A和ENC B對調接入。
d.如在HALL速度模式下，將驅動器上的HALL-1和HALL-3對調，再將Motor-A和Motor-B對調接好。
故障原因：編碼器速度反饋時，編碼器電源失電。
處理方法：檢查連接5V編碼器電源。確保該電源能提供足夠的電流。如使用外部電源，確保該電壓是對驅動器信號地的。
4、LED燈是綠的，但是電機不動
故障原因：一個或多個方向的電機禁止動作。
處理方法：檢查+INHIBIT 和 –INHIBIT 端口。
故障原因：命令信號不是對驅動器信號地的。
處理方法：將命令信號地和驅動器信號地相連。
5、上電后，驅動器的LED燈不亮
故障原因：供電電壓太低，小于最小電壓值要求。
處理方法：檢查并提高供電電壓。
6、當電機轉動時， LED燈閃爍
故障原因：HALL相位錯誤。
處理方法：檢查電機相位設定開關(60º/120º)是否正確。多數無刷電機都是120º相差。
故障原因：HALL傳感器故障
處理方法：當電機轉動時檢測Hall A, Hall B, Hall C的電壓。電壓值應該在5VDC和0之間。
7、LED燈始終保持紅色
故障原因：存在故障。
處理方法：原因: 過壓、欠壓、短路、過熱、驅動器禁止、HALL無效
