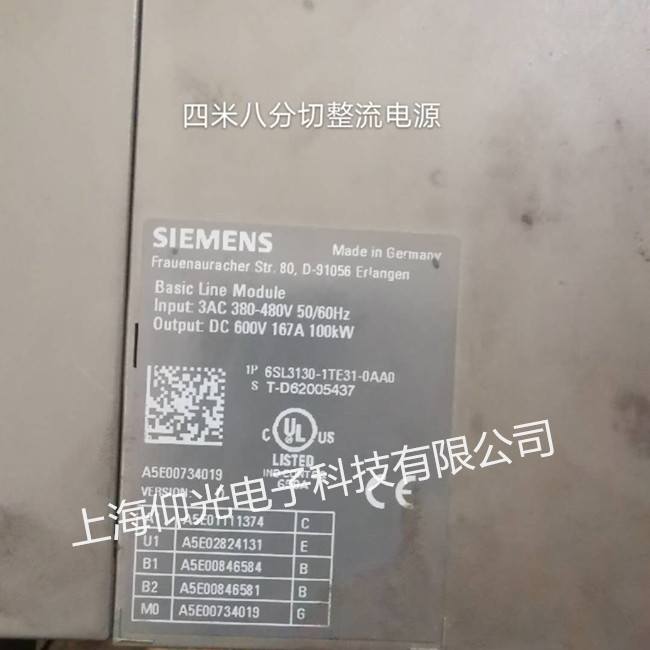

西門子S120伺服電源維修講解；
Sinamics S210伺服驅動器集成了豐富的安全功能，可實現快速工程組態，并可通過Profinet連接到上位控制器，使用Web服務器和一鍵優化功能，使得調試變得非常簡單。與Simotics伺服電機配合使用，可實現小負載的高動態響應運動以及中高負載的超精密運動。電機與伺服驅動器之間只使用一根電纜連接。該全新驅動系統可廣泛用于包裝機械、物料抓取應用、木材和陶瓷加工，以及數字印刷。
Sinamics S210伺服驅動器的主要優勢是可實現電機軸的高度動態控制。通過與Simatic S7-1500控制系統和S7-1500T運動控制系統相連接，可以完成從簡單定位到復雜的運動控制。使用集成Web服務器即可完成對S210進行調試。通過一鍵自動優化功能，可根據不同的機械負載選擇相應的動態系數，系統自動優化控制參數。集成安全功能包括“安全扭矩?cái)嚅_”(STO)和“安全停止1”(SS1)。兩者都支持PROFIsafe，STO還可通過端子啟用。其它眾多功能目前仍在研發中。憑借Sinamics S210伺服驅動器的快速采樣，智能控制算法和高級編碼器系統，以及低轉子慣量和高過載能力，伺服電機可實現出色的動態性能和運動精度。在剛剛結束的2017年德國漢諾威工業博覽會上，西門子展示了中心高為20、30和40mm的電機。
由于本機床伺服驅動系統采用的是全閉環結構，檢測系統使用的是HEIDENHAIN公司的光柵。為了判定故障部位，維修時首先將數控裝置輸出的X、Y軸速度給定，將驅動使能以及X、Y軸的位置反饋進行了對調，使數控的X軸輸出控制Y軸，Y軸輸出控制X軸。經對調后，操作數控系統，手動移動Y軸，機床X軸產生運動，且工作正常，證明數控裝置的位置反饋信號接口電路無故障。
西門子伺服電源維修常見故障；
但操作數控系統，手動移動X軸，機床Y軸不運動，同時數控顯示“ERR21，X軸測量系統錯誤”報警。由此確認，報警是由位置測量系統不良引起的，與數控裝置的接口電路無關。檢查測量系統電纜連接正確、可靠，排除了電纜連接的問題。
伺服系統的發展過程
伺服系統的發展經歷了由液壓到電氣的過程，電氣伺服系統根據所驅動電機類型分為直流（DC）伺服系統和交流（AC）伺服系統。交流伺服系統按其采用的驅動電機類型又可分為永磁同步（SM型）電動機交流伺服系統和感應式異步（IM型）電動機交流伺服系統。
由于直流伺服電動機存在電機結構復雜，維修工作量大例如電機的電刷、換向器等則成為直流伺服驅動技術發展的瓶頸。隨著微處理技術、大功率電力電子技術的成熟和交流永磁電機材料的發展和應用，電機效率的提高和制造成本的降低，交流伺服系統得到長足發展并將逐步取代直流伺服系統。
