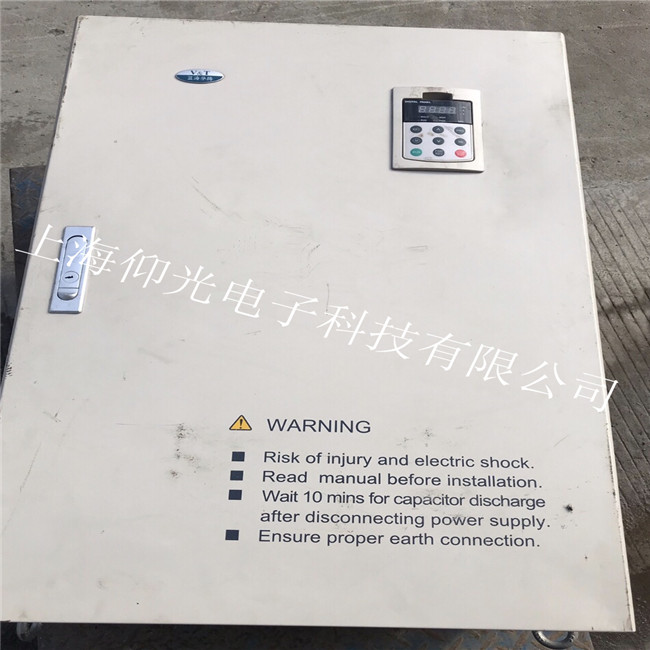

藍海華騰2.2KW變頻器報故障EFAL
藍海華騰2.2KW變頻器報故障EFAL。故障描述為，輸出電流過大，直流端電壓過高，變頻器內部插接件松動，空載上電試機報故障，以為霍爾互感器壞了，把霍爾互感器拆下來上電還報故障，變頻器六路驅動電路用的驅動光耦是PC923，一時無從查起，無意之中按操作面板，發現直流電壓顯示的數值是860伏，掐指一算，應該是電源電壓檢測電路故障，變頻器檢測到直流母線電壓過高，威脅到逆變模塊的安全，就報故障EFAL，拆機檢查電壓檢測電路，發現R32阻值異常，拆下來測試為無窮大，換電阻后試機正常，直流電壓532伏。
藍海華騰變頻器報故障代碼
上電鍵盤無顯示 R\S\T沒有輸入電源 用萬用表檢查輸入電源是否正常
鍵盤未和控制板正常連接 接好鍵盤和控制板之間的連接線
鍵盤延長線異常 更換鍵盤延長線
小于等于75kW機器主回路+1和+2端子沒有短接銅牌
大于90kW以上的機器主回路+1和+2端子直流電抗器未連接 75kW及以下短接+1和+2，90kW及以上接上直流電抗器
更換了控制板，排線接觸不良 接好控制板和功能板之間的連接線
8.8.8.8 鍵盤顯示4個8 鍵盤未和控制板正常連接 接好鍵盤和控制板之間的連接線
鍵盤延長線異常 更換鍵盤延長線
鍵盤延長線接線方式不正確 請檢查接線方式是否正確
上位機和變頻器通訊未握好手 請檢查通訊格式是否正常
1 E.oc1 加速運行中過流保護 電網電壓低 檢查輸入電源
電機運轉中直接快速啟動 電機轉動停止后再啟動
負載轉動慣量過大，沖擊負載過重 延長加速時間，減小負載的突變
電機參數設置不正常 正確設置電機參數
啟動頻率設置太高 降低啟動頻率
加速時間太短 延長加速時間
V/F曲線比值設置過大 調整V/F曲線設置、轉矩提升量
變頻器功率選型偏小 更換為合適型號的變頻器
2 E.oc2 減速運行中過流保護 電網電壓低 檢查輸入電源
負載轉動慣量過大 使用合適的能耗制動組件
電機參數設置不正常 正確設置電機參數
減速時間太短 延長減速時間
變頻器功率選型偏小 更換為合適型號的變頻器
3 E.oc3 恒速運行中過流保護 運行中負載突變 降低負載突變頻率和幅度
電機參數設置不正常 正確設置電機參數
變頻器功率選型偏小 更換為合適型號的變頻器
4 E.oV1 加速運行中過壓保護 電機對地短路 檢查電機連線
輸入電源電壓異常 檢查輸入電源
電機高速旋轉中再次快速啟動 電機轉動停止后再啟動
5 E.oV2 減速運行中過壓保護 電機對地短路 檢查電機連線
負載轉動慣量過大 使用合適的能耗制動組件
減速時間太短 延長減速時間
6 E.oV3 恒速運行中過壓保護 電機對地短路 檢查電機連線
輸入電源異常 檢查輸入電源
負載轉動慣量過大 使用合適的能耗制動組件
7 E.PCU 干擾保護 外部干擾信號嚴重 請專業技術人員進行維護
8 E.rEF 比較基準異常 變頻器內部插接件連接松動 請專業技術人員進行維護
內部開關電源異常 尋求技術服務
信號采樣、比較電路異常 尋求技術服務
9 E.AUt 自整定故障 電機旋轉中啟動自整定功能 待電機停穩后，再進行自整定
自整定超時 檢查電機線是否接好
電機線長度限制在100米以內
P9組電機參數設置錯誤 按電機銘牌參數重新設置
10 E.FAL 模塊保護 輸出電流太大 檢查電機及輸出接線是否有短路，對地是否短路，負載是否太重
直流端電壓過高 檢查電網電源，檢查是否大慣性負載無能耗制動快速停機
變頻器內部插接件松動 請專業技術人員進行維護
11 E.oH1 散熱器1過熱保護 環境溫度過高 降低環境溫度，加強通風散熱
風道阻塞 清理風道灰塵、棉絮等雜物
風扇異常 檢查風扇電源線是否接好
更換同型號風扇
逆變模塊異常 尋求技術服務
溫度檢測電路故障 尋求技術服務
12 E.oH2 散熱器2過熱保護 環境溫度過高 降低環境溫度，加強通風散熱
風道阻塞 清理風道灰塵、棉絮等雜物
風扇異常 檢查風扇電源線是否接好
更換同型號風扇
整流模塊異常 尋求技術服務
溫度檢測電路故障 尋求技術服務
13 E.oL1 變頻器過載保護 輸入電源電壓過低 檢查輸入電源
電機高速旋轉中快速啟動 電機轉動停止后再啟動
長時間負載過重 縮短過載時間，降低負載
加減速時間太短 延長加減速時間
V/F曲線比例設置太高 調整V/F曲線設置、轉矩提升量
變頻器功率選型偏小 更換為合適型號的變頻器
14 E.oL2 電機過載保護 輸入電源電壓過低 檢查輸入電源
電機堵轉或負載嚴重突變 防止發生電機堵轉，降低負載突變
普通電機長期低速重載運行 改為變頻電機或提高運行頻率
電機過載保護時間設置過小 增大電機過載保護時間
V/F曲線比例設置太高 調整V/F曲線設置、轉矩提升量
直流制動電流設置過大 降低直流制動電流
15 E.oUt 外設保護 外部故障端子有效 檢查外部故障端子狀態
變頻器加速失速過流 檢查外部負載是否正常
變頻器減速失速過流 檢查外部負載是否正常
因失速引起的過壓保護 檢查外部負載是否正常
過壓或過流失速，持續時間>1分鐘 檢查外部負載是否正常
19 E.CUr 電流檢測異常 電流檢測電路故障 尋求技術服務
20 E.GdF 輸出對地短路異常 接線錯誤 對照用戶手冊說明，更正接線錯誤
電機異常 更換電機，需先進行對地絕緣測試
逆變模塊異常 尋求技術服務
變頻器輸出側對地漏電流過大 尋求技術服務
21 E.LV1 運行中異常掉電 電網波動或瞬時停電 檢查本地電網供電情況
22 E.ILF 輸入電源異常 變頻器電源端接線異常，漏接或存在斷線 按操作規程檢查電源接線情況，排除漏接、斷線
輸入電源三相嚴重不平衡 檢查輸入電源三相不平衡度是否符合要求
變頻器電容老化 尋求技術服務
變頻器上電緩沖電路異常 尋求技術服務
23 E.oLF 輸出缺相異常 變頻器輸出側接線異常，漏接或存在斷線 按操作規程檢查變頻器輸出側接線情況，排除漏接、斷線
輸出三相不平衡 檢查電機是否完好
斷電檢查變頻器輸出側與直流側端子特性是否一致
24 E.EEP EEPROM異常 EEPROM讀寫異常 尋求技術服務
25 E.dL3 繼電器吸合異常 變頻器內部插接件松動 請專業技術人員進行維護
上電緩沖電路異常 尋求技術服務
26 E.dL2 溫度采樣斷線 環境溫度過低 檢查環境溫度是否符合要求
變頻器內部溫度采樣電路異常 尋求技術服務
27 E.dL1 編碼器斷線 編碼器連接不正確 更改編碼器接線
編碼器無信號輸出 檢查編碼器好壞及電源供給情況
編碼器連線斷線 修復斷線
功能碼設置異常 確認變頻器編碼器相關功能碼設置正確
28 E.P10 +10V電源輸出異常 +10V電源過載 增大+10V電源負載阻抗
使用外部獨立電源供電
+10V電源與GND短路 排除短路故障
+10V電源端子電路異常 尋求技術服務
29 E.AIF 模擬輸入異常 模擬輸入電壓過高 檢查模擬輸入電壓是否符合要求
模擬輸入電路異常 尋求技術服務
模擬輸入電路信號被干擾 增大P6.22～P6.24 AI濾波時間
30 E.Ptc 電機過熱（PTC） 電機溫度信號到達報警設定值 加強通風散熱
熱敏電阻阻值異常 檢查熱敏電阻
電機傳感器保護閾值設置不當 調整電機傳感器保護閾值
31 E.SE1 通訊異常1（操作面板485） 操作面板485通訊斷線 檢查設備通訊連線
操作面板485通訊錯誤 檢查發送接收數據是否符合協議，校驗和是否正確，收發時間間隔是否符合要求
變頻器設置為主機方式 將變頻器改為從機方式
32 E.SE2 通訊異常2（端子485） 端子485通訊斷線 檢查設備通訊連線
波特率設置不當 設置匹配的波特率
端子485通訊錯誤 檢查發送接收數據是否符合協議，校驗和是否正確，收發時間間隔是否符合要求
端子485通訊超時 檢查通訊超時設置是否合適，并確認應用程序通訊周期。
故障告警參數設置不當 調整故障告警參數
變頻器設置為主機方式 將變頻器改為從機方式
33 E.VEr 版本兼容異常 操作面板軟件版本不匹配 尋求技術服務
34 E.CPy 拷貝異常 變頻器參數上傳到操作面板時數據錯誤 檢查操作面板線連接情況
參數從操作面板下載到變頻器時數據錯誤 檢查操作面板線連接情況
未進行參數拷貝上傳直接進行參數下載 先進行參數上傳，再進行下載
控制板軟件版本不兼容 檢查d1.09是否一致
36 E.dL4 擴展卡連接異常 擴展卡插接松動 請專業技術人員進行維護
擴展卡異常 尋求技術服務
37 E.IoF 端子互斥性檢查未通過 X1～X7、AI1、AI2、DI功能設置重復 修改X1～X7、AI1、AI2、DI設置保證所設功能沒有重復（無功能除外）
38 E.oL3 硬件過載保護 負載異常 檢查電機是否堵轉
更換合適型號的變頻器
輸入異常 檢查是否缺相
輸出異常 檢查是否缺相，短路
63 ?LU? 電源欠壓 電源電壓低于設備最低工作電壓 檢查輸入電源
輸入電源接線端子未插緊 扭緊輸入電源接線端子
若一啟動就出現LU故障 請用萬用表測量輸入電源和直流母線電壓
若更換了控制板，排線接觸不良 請檢查電網容量是否足夠
內部開關電源異常 請檢查控制板的排線連接是否正常
藍海華騰變頻器維修部分型號：
E5-P-4T2.2、E5-P-4T3.7、
E5-P-4T5.5、E5-P-4T7.5、
E5-P-4T11、 E5-P-4T15、
E5-P-4T18.5、E5-P-4T22、
E5-P-4T30、 E5-P-4T37、
E5-P-4T45 、E5-P-4T55 、
E5-P-4T75 、E5-P-4T90、
E5-P-4T110、E5-P-4T132、
E5-P-4T160、E5-P-4T200、
E5-P-4T220、E5-P-4T280、
E5-P-4T315、E5-P-4T355
E5-P-4T400、E5-P-4T2.2、
E5-P-4T3.7、E5-P-4T5.5、
E5-P-4T7.5、E5-P-4T11、
E5-P-4T15、 E5-P-4T18.5、
E5-P-4T22、 E5-P-4T30、
E5-P-4T37、 E5-P-4T45、
E5-P-4T55、 E5-P-4T75、
E5-P-4T90、 E5-P-4T110、
E5-P-4T132、E5-P-4T160、
E5-P-4T200、E5-P-4T220、
E5-P-4T280、E5-P-4T315、
E5-P-4T355、E5-P-4T400、
藍海華騰變頻器報警E.OH2故障維修"
V6-H轉矩控制型變頻器維修
V6-H-4T0.75G/1.5L
V6-H-4T1.5G/2.2L
V6-H-4T2.2G/3.7L
V6-H-4T3.7G/5.5L
V6-H-4T5.5G/7.5L
V6-H-4T7.5G/11L
V6-H-4T11G/15L
V6-H-4T15G/18.5L
V6-H-4T18.5GA/22LA
V6-H-4T22GA/30LA
V6-H-4T30GA/37LA
V6-H-4T37GA/45LA
V6-H-4T45GA/55LA
V6-H-4T55GA/75LA
V6-H-4T75GA/90LA
V6-H-4T90G
V6-H-4T110G
V6-H-4T132G
V6-H-4T160G
V6-H-4T185G
V6-H-4T200G
V6-H-4T220G
V6-H-4T250G
V6-H-4T280G
V6-H-4T315G
V6-H-4T355G
V6-H-4T400G
V6-H-4T450G
V6-H-4T500G

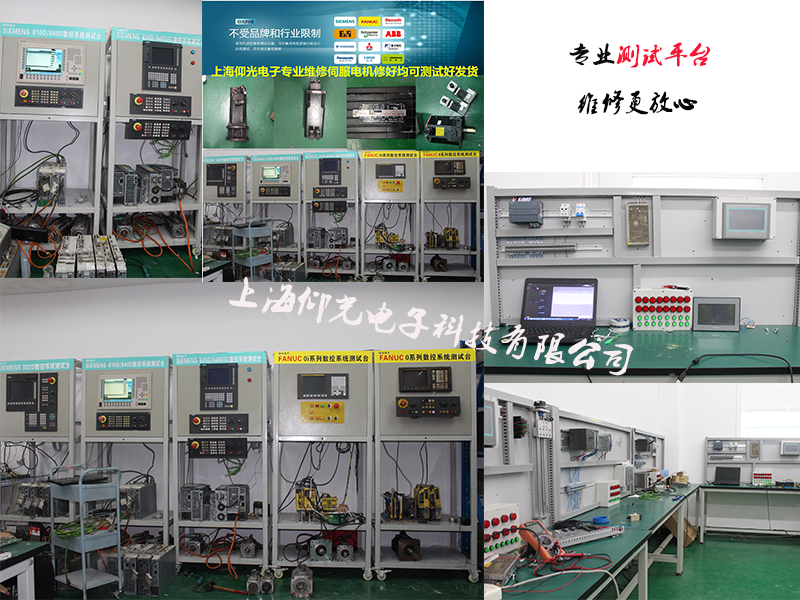

專業測試平臺：
