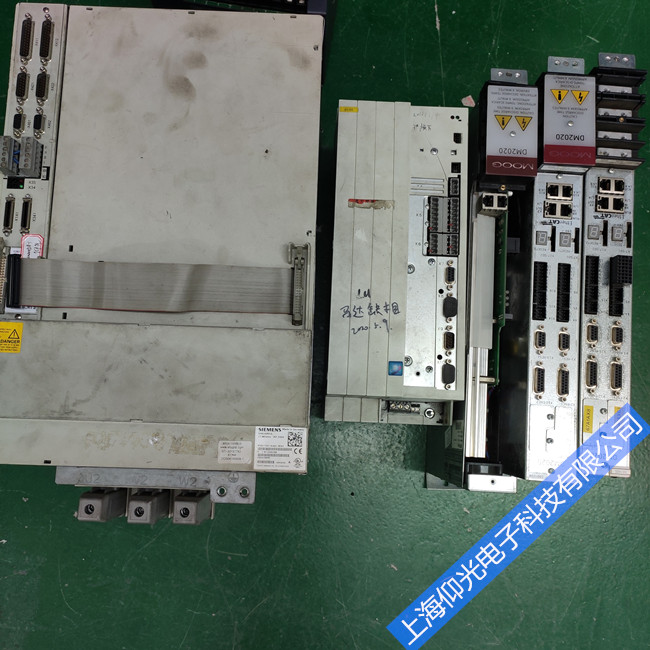

西門子伺服驅動器維修故障；
驅動器故障引起跟隨誤差超差報警維修
故障現象：某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機，開機后移動機床的Z軸，系統發生“ERR22跟隨誤差超差”報警。
分析與處理過程：數控機床發生跟隨誤差超過報警，其實質是實際機床不能到達指令的位置。引起這一故障的原因通常是伺服系統故障或機床機械傳動系統的故障。
由于機床伺服進給系統為全閉環結構，無法通過脫開電動機與機械部分的連接進行試驗。為了確認故障部位，維修時首先在機床斷電、松開夾緊機構的情況下，手動轉動Z軸絲杠，未發現機械傳動系統的異常，初步判定故障是由伺服系統或數控裝置不良引起的。
為了進一步確定故障部位，維修時在系統接通的情況下，利用手輪少量移動Z軸(移動距離應控制在系統設定的最大允許跟隨誤差以內，防止出現跟隨誤差報警)，測量Z軸直流驅動器的速度給定電壓，經檢查發現速度給定有電壓輸入，其值大小與手輪移動的距離、方向有關。由此可以確認數控裝置工作正常，故障是由于伺服驅動器的不良引起的。
檢查驅動器發現，驅動器本身狀態指示燈無報警，基本上可以排除驅動器主回路的故障�？紤]到該機床X、Z軸驅動器型號相同，通過逐一交換驅動器的控制板確認故障部位在6RA26**直流驅動器的A2板。
根據SIEMENS 6RA26**系列直流伺服驅動器的原理圖，逐一檢查、測量各級信號，最后確認故障原因是由于A2板上的集成電壓比較器N7(型號：LM348)不良引起的：更換后，機床恢復正常。
驅動器未準備好的故障維修
故障現象：一臺配套SIEMENS 850系統、6RA26**系列直流伺服驅動系統的臥式加工中心，在加工過程中突然停機，開機后面板上的“驅動故障”指示燈亮，機床無法正常起動。
分析與處理過程：根據面板上的“驅動故障”指示燈亮的現象，結合機床電氣原理圖與系統PLC程序分析，確認機床的故障原因?yàn)閅軸驅動器未準備好。
檢查電柜內驅動器，測量6RA26**驅動器主回路電源輸入，只有V相有電壓，進一步按機床電氣原理圖對照檢查，發現6RA26**驅動器進線快速熔斷器的U、W相熔斷。用萬用表測量驅動器主回路進線端1U、1W，確認驅動器主回路內部存在短路。
由于6RA26**交流驅動器主回路進線直接與晶閘管相連，因此可以確認故障原因是由于晶閘管損壞引起的。
逐一測量主回路晶閘管V1-V6，確認V1、V2不良(己短路)；更換同規格備件后，機床恢復正常。
由于驅動器其他部分均無故障，換上晶閘管模塊后，機床恢復正常工作，分析原因可能是瞬間電壓波動或負載波動引起的偶然故障。
