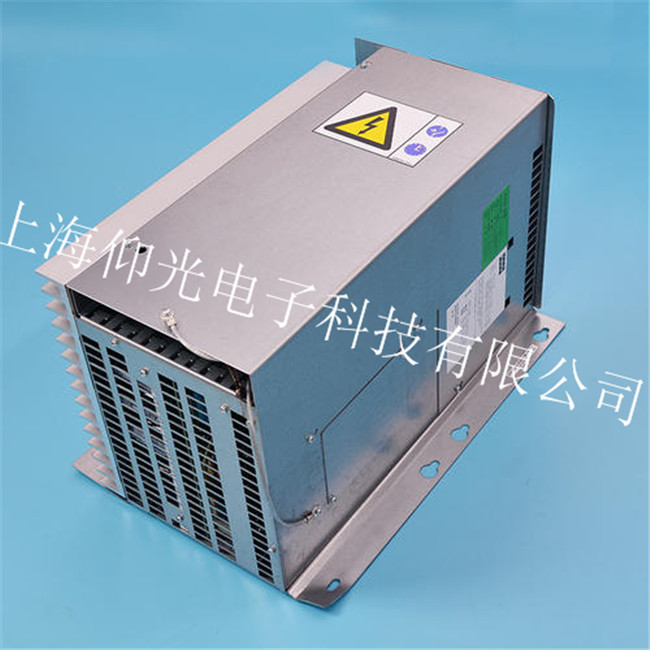

通力電梯變頻器報0126、0130故障分析案例
首先我們來說一下通力電梯常見的0026故障、報0026故障有很多種原因都會出現、比如：
1、變頻器內部驅動電路部分出問題、
2、給變頻器供電不正常、
3、LCECPU故障CPU D8黑色芯片用時間長了內部電池耗盡也會報0026故障、
4、LCECPU和驅動通信故障也會報0026故障。
0025主接觸器釋放不吸合，0108故障也是比較常見的、測速編碼器、相序錯誤、驅動不穩定導致輸出三相不平衡等都導致報108故障。0126一般和抱閘有關、
最后我來說說0130故障：130故障也是KONE電梯常見的故障、通力報0130故障首先要會看后面仔代碼是什么？比如:報0130-5000-76、0130-5000-75、25、213、212、214、113、114、5100等等，仔代碼76、75一般都是變頻器內部逆變器(INU)損壞、如果上電顯示0026故障、可以先檢測CPU40、和377主板、如果這個都排除了，那就是變頻器驅動內部故障需要送修。
最近在一個項目中的調試過程中遇到一臺電梯出現了0126 0026故障，每次斷電送電就恢復。首先大家了解下0126 ，0126抱閘故障，當然這里出故障，0026也跟著出來了。0126是有子代碼的，一般真正是抱閘損壞的情況很少，至少我只碰到過一次。一般0126隨之而來的子代碼是1046 還有個忘記了，畢竟我不可能記住這么多代碼。只記得故障是抱閘測試(6-30)通力電梯的抱閘這一塊，都自帶測試功能的，而且，默認打開，時間設置不一定。如果沒人去更改這個參數的話，當然，一般是沒人去改的，電梯在靜止?fàn)顟B(tài)，會每隔幾分鐘，幾十分鐘抱閘打開自動測試一次的。當然，有自動測試，也就有隨之而來的1046這一系列故障。
通力電梯故障代碼及解決方法
代碼故障名稱原因狀態操作
0001驅動時間長位置信號30/B30經過一段運行時間后沒有變化立即停止關電
0004連續三次同步運行失敗連續三次同步運行系統均無法正確接收減速平層信號三次失敗后停在端站關電
0007門區開關308030卡死啟動一段時間后沒有檢測到30/B30信號的下降緣，門區開關30/B30一直有效運行至目的樓層，門開不走車關電或打檢修
0008NVRAM損壞或容量不夠送電時檢測NVRAM的容量不夠 更換NVRAM
0014門區檢查電路沒有釋放486.443;1.443：2任一個連續2次沒有經過(ACO/ACL)運行至目的樓層，脫離服務關電
0015門區檢查電路沒有吸合486.443;1.443：2任一個連續2次沒有經過(ACO/ACL)運行至目的樓層，脫離服務關電
0021安全回路不通安全回路輸入1無電壓立即停止安全回路接通
0022廳門鎖不通安全回路輸入3無電壓立即停止廳門鎖接通
0023轎門鎖不通安全回路輸入2無電壓立即停止轎門鎖接通
0025啟動系統故障電梯停止時主接觸器沒有釋放不啟動主接觸器排故障
0026驅動系統故障驅動系統檢測到故障(v3FCK燈不亮)不啟動關電或打檢修
0039短路77按扭卡死LCEBOPU板上的短路77按扭卡死不啟動直至該按扭松開
0042轎廂照明監視轎廂照明沒電運行至目的樓層，脫離服務直至該信號消失
0044關門障礙嘗試多次關門但門鎖不通5次失敗后，門開不走關電或打檢修
0048反向開門裝置持續有效反向開門信號持續超過一分鐘保持開門直至信號消失關電
0051啟動無效5次啟動不成功，可能比如廳門沒關好開門然后再試五次自動恢復
0052上下同步開關同時有效77U和77N同時有效立即停止，只有RDF能開動在端站自動恢復
0058準備運行超時有運行要求但電梯沒啟動超過100秒立即停止，十秒后嘗試運行關電或打檢修
0060V3F16的加速信號丟失沒有收到驅動系統的加速信號運行至端站關電或打檢修
0071門區信號丟失經過數層61U/N時找不到30/B30信號的上升沿運行至目的樓層，不開門關電或打檢修
007261U信號卡死61U信號在離開門區一段時 間后仍不釋放運行至目的樓層，然后開至最低樓層，如仍然卡死，則脫離服務關電或打檢修
007361N信號卡死經過數層門區時，找不到61N信號的上升沿同上關電或打檢修
007461N信號卡死61N信號在離開門區一段時 間后仍不釋放同上關電或打檢修
007561U信號卡死經過數層門區時，找不到61U信號的上升沿同上關電或打檢修
0076門區監視第一次不釋放486.443：1.443：2任一運行時沒有釋放(ADO/ACL)(允許)運行至目的樓層15秒后自動恢復
0077開門限位故障(一直無效)開門但收不到開門信號
0078轎內按扭卡死任意轎內按扭卡死超過60秒取消該扭服務，直至……..按扭恢復正常
0079外呼按扭卡死任意外呼按扭卡死超過60秒取消該扭服務，直至……..按扭恢復正常
0082門區監視第一次不吸合486.443：1.443：2任一運行時沒有吸合(ADO/ACL)(允許)運行至目的樓層15秒后自動恢復
0083位置丟失計算與井道信號不符運行至端站
0084開門限位故障(一直有效)門關好但仍收到開門信號 自動恢復
0089廳門鎖回路監視廳門打開(非轎廂位置)運行至目的樓層，脫離服務關電或打檢修
0145EBD設備損壞 EBD設備
0146EBD電池?fù)p壞 EBD電池
驅動故障
0101驅動停止驅動系統檢測到故障使電梯停止 檢查井道驅動故障
0102馬達過電流
0103制動電阻制動電阻損壞 檢查制動電阻
0104馬達過熱馬達熱敏
0105交流供電中間直流電壓過低
