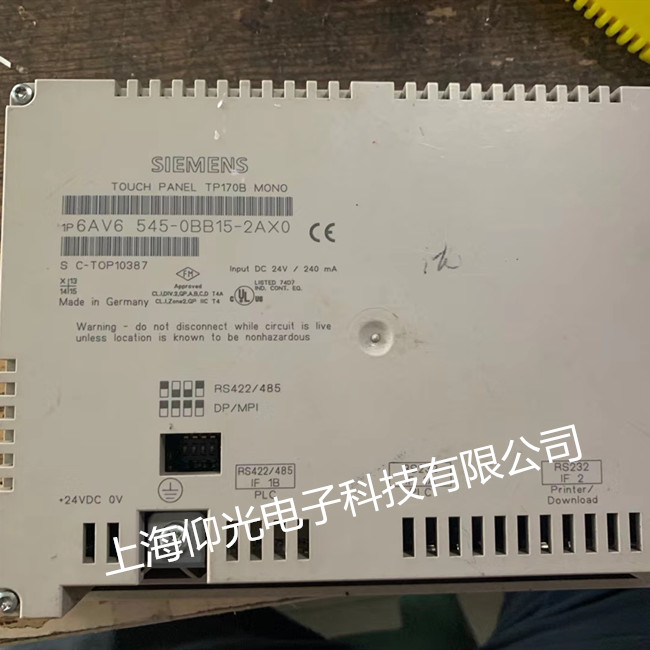

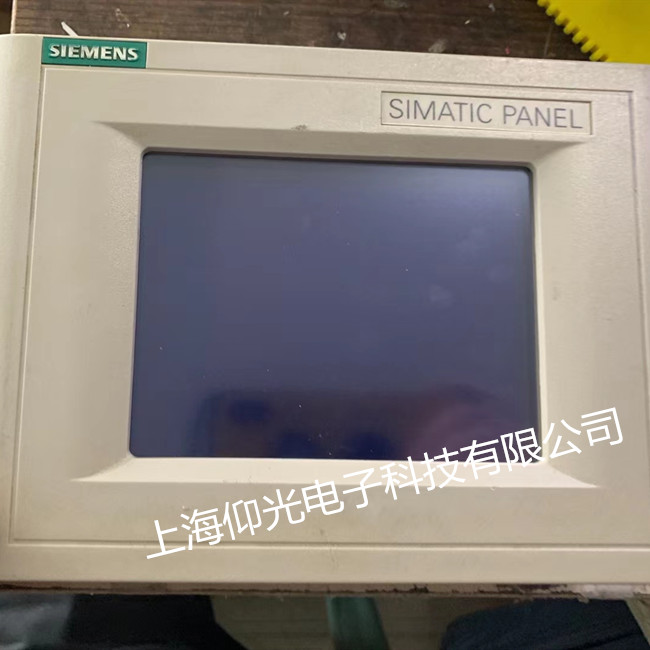

這款tp170b很老的型號觸摸屏 很少遇到這種tp170b老型號來修了，觸摸屏故障無顯示，檢測主板和電源板故障。

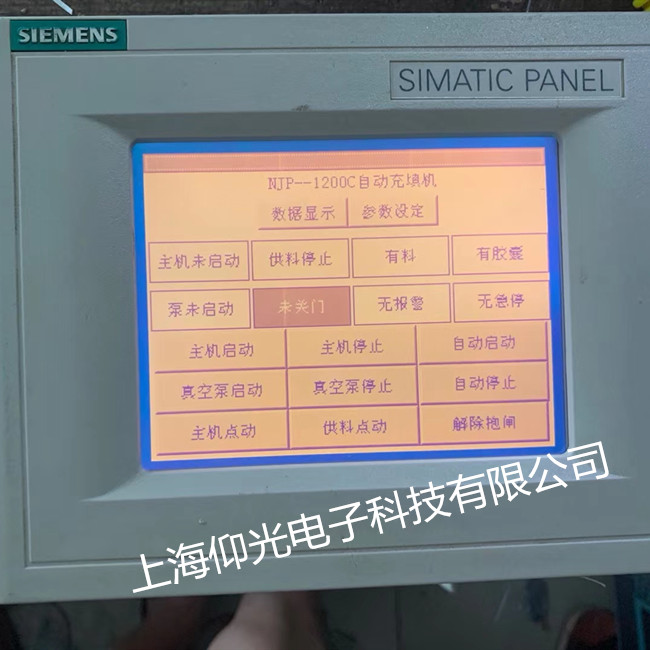

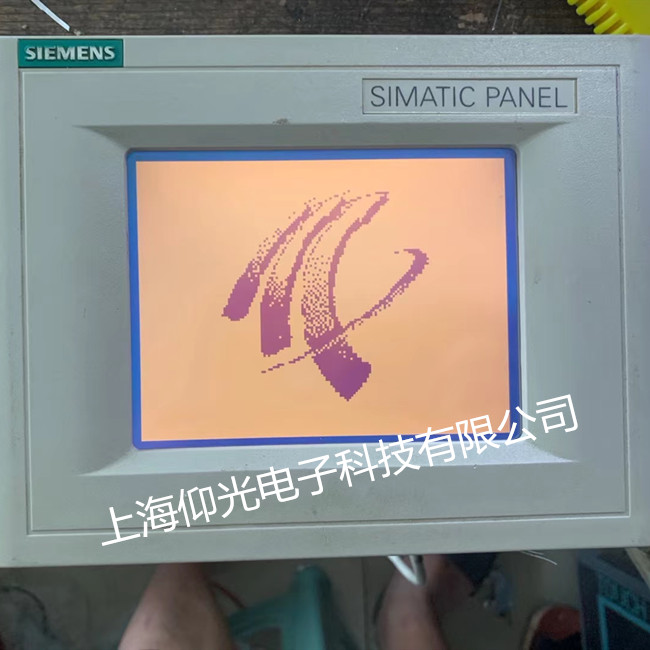

修復搞定顯示正常如圖；
觸摸屏修復后上電測試24小時都是正常，測試完畢打包發走。
西門子觸摸屏結構；
觸摸屏的構成：觸摸檢測部件，觸摸屏控制器。觸摸屏檢測部件安裝在顯示器屏幕前面，用于檢測用戶觸摸位置，接受后送觸摸屏控制器。觸摸屏控制器的主要作用是從觸摸點檢測裝置上的接收觸摸信息，并轉換成觸摸點坐標，在送至CPU，同時接受CPU發來的信號并加以執行。
西門子觸摸屏維修常見故障；
觸摸屏不能校準的故障分析處理
1.有可能是在主機啟動裝載觸摸屏驅動程序之前,觸摸屏控制卡接收到操作信號,請斷電重新啟動計算機并重新校準。
2.可能是觸摸屏驅動安裝異常,請刪掉驅動重新安裝。(從控制面板添加刪除程序里面刪除。)
3.有可能是聲波屏在使用一段時間后,屏四周的反射條紋上面被大量的灰塵覆蓋導致不能進行校準,如果您使用的是我公司KA型機柜您可以打開上蓋用一塊干的軟布進行擦拭,注意左上,右上,右下的換能器不能損壞.啟動計算機并校準。
鼠標一直停留在觸摸屏某點上；
故障分析處理
出現這種情況是因?yàn)殡娮杵恋挠|摸區域(電阻屏表面分為觸摸區域和非觸摸區域兩部分,點擊非觸摸區域是沒有什么反應的)被顯示器外殼或機柜外殼壓住了,相當于某一點一直被觸摸。如果是機柜外殼壓住觸摸區域您可以將機柜和顯示器屏幕之間的距離調大一點，如果是顯示器外殼壓住觸摸區域您可以試著將顯示器外殼的螺絲擰松一點試一下。
觸摸屏工作不穩定；
故障現象：一臺觸摸屏，其工作極不穩定，有時能正常點擊，有時卻無反應。
故障分析處理
針對這種現象，應著重檢查各接線接口是否出現松動，串口及中斷號是否有沖突。
