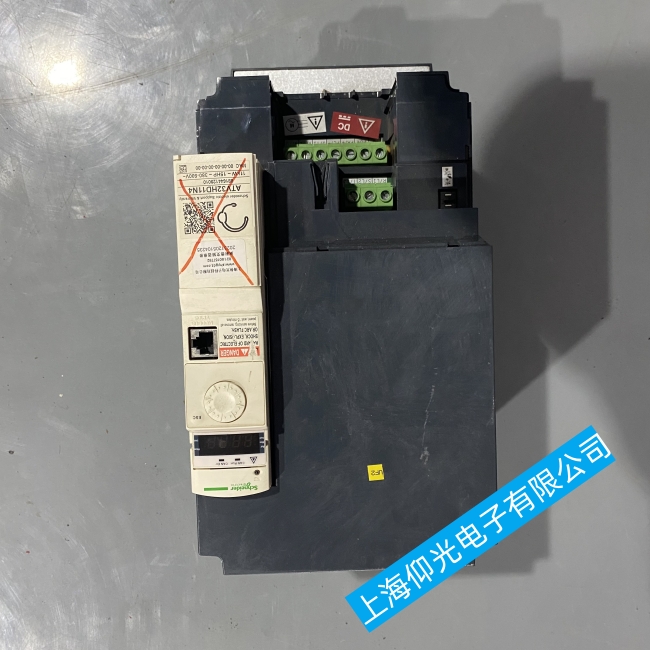

湖北荊州施耐德變頻器常見故障及解決方法
(1)OC報警
故障顯示：加減速恒速時過流。
原因分析及解決方法：短時間大電流，電流檢測電路一般從動板OC警報是一個問題，模塊也可能會受到影響沖擊（破壞），也可以繼續一個復位后發生，原因基本上以下幾種情況：馬達電纜太長，電纜選擇結果輸出閾值泄漏電流或輸出電纜連接器和電纜是松散的，電弧放電引起的負載電流增加時效果的損害。
小容量(7.5G11以下)的24V風扇電源在短路時也會導致OC3報警。此時，主板上的24V風扇電源會損壞，主板的其他功能正常。如果"1,OC2"報警并不能在"OC3"報警的顯示上復位或通電，則主板可能有問題;如果"OC3"報警一旦按下運行鍵，就會斷開驅動板。
(2)OLU報警
故障顯示：變頻器過載。
原因分析及解決方法：當G/P9系列變頻器出現此報警時，維修如下
一是修改“扭矩增大”、“加減速時間”、“節能運行”等參數設置;
二是用卡式表測量變頻器輸出是否真的過大;
三是用示波器觀察主板左上角檢測點的輸出，判斷主板是否損壞。字符串1
(3)OU1報警
故障顯示：加速過電壓。
原因分析及解決方法：當普通變頻器出現“OU”報警時，首先要考慮電纜是否太長，絕緣是否老化，直流中間環節的電解電容是否受損，以及電動機的在線自整定是否可考慮大慣性負載。除此之外，在啟動時，用萬用表測量中間直流環節電壓。如果測量儀器的顯示電壓與操作面板LCD的顯示電壓不同，則主板的檢測電路將出現故障，需要更換主板。當直流母線電壓大于780VDC時，變換器發出OU報警;低于350VDC時，變換器發出欠壓LU報警。
(4)LU報警
故障顯示：下電壓。
原因分析及解決方法：如果設備經常出現“l(fā)u欠壓”報警，可以考慮對變頻器參數進行初始化(h03設為1確認)，然后增加變頻器的載頻(參數f26)。如果e9設備的lu欠壓警報未能重置，則(電源)驅動板存在問題。
(5)EF報警
故障顯示：接地短路故障。
原因分析及解決方法：G/P9系列變頻器在發生此報警時可能是主板或霍爾元件故障。
(6)Er1報警
故障顯示：存儲器異常。
原因分析及解決方法：關于G/P9系列變頻器“ER1不復位”故障的排除：取出前CD短路芯片，通電，按住復位鍵關機，直到LED電源指示燈熄滅后松開，再通電，看“ER1不復位”故障是否消除。如果用這種方法不能刪除，說明內部代碼已經丟失，只能更換主板。
(7)Er7報警
故障顯示：自調差。
原因分析及解決方法：在G/P11系列變頻器中出現此故障報警時，通常充電電阻損壞(小容量變頻器)。此外，檢測內部接觸器是否吸收(上述大容量變頻器，30G11，并在轉換器進行輸出時報警)，接觸器的輔助觸點是否處于良好的接觸狀態;如果內部接觸器不吸收，則首先檢測驅動板上的1A安全管是否損壞。驅動板也可能有問題-檢測發送到主板的兩個核心信號是否正常。
(8)Er2報警
故障顯示：通信異常面板。
(9)oh1過熱報警
故障顯示：散熱器過熱。
原因分析及解決方法：OH1和OH3實質相同的信號，隨機測試的CPU，OH1(檢測基部)和OH3(主板檢測部)，其與所述模擬信號系列，然后送到CPU，隨機分組失敗任一項的方法，其中所述CPU。事件“OH1”報警，首先檢測環境溫度過高時，冷卻風扇工作是否正常，接著通過檢測堵塞翅片(紡織和其中這種報警發生食品加工)。
在恒壓供水和模擬量定時情況下，使用800Ω電位器時容易發生此故障;給定的電位器容量不能太小，不能小于1KΩ;電位器的活動端接錯時也會發生此報警。如果大容量變頻器(30G11以上)的220伏風機不轉，肯定會出現過熱報警。此時，檢測電源板上的保險絲FUS2(600V，2A)是否損壞。
當有“oh3”報警時，驅動板上的小電容一般會因?yàn)檫^熱而失效，而失效的結果(癥狀)則是逆變器不平衡的三相輸出。因此，當逆變器出現“oh1”或“oh3”時，可以先檢測逆變器的三相輸出是否平衡。
對于OH過熱報警，也存在主板或電子溫度計失效的可能性。G/P11系列變頻器電子溫度計是模擬信號，G/P9系列變頻器電子溫度計是開關信號。
