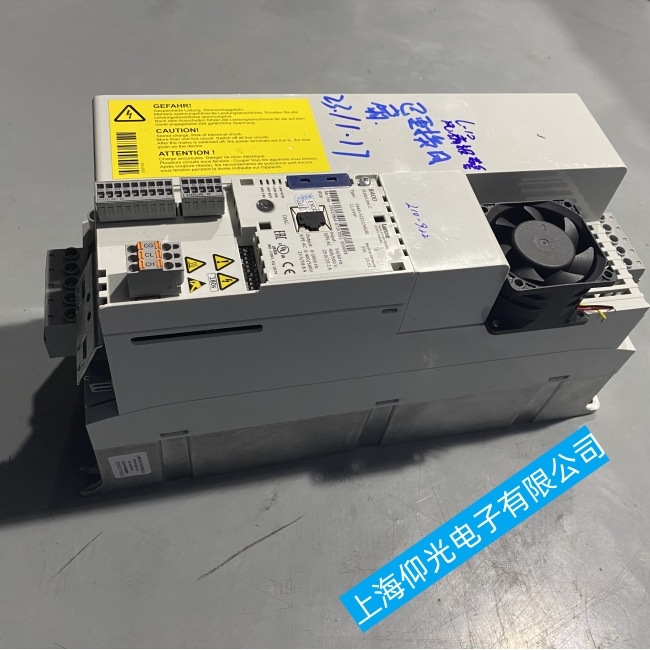

倫茨變頻器CPU三要素電路故障診斷方法
1、變頻器通電期間，細聽充電繼電器或接觸器有無“啪嗒”的吸合聲，若有，說明三要素電路都正常，CPU已經正常工作。變頻器處于故障鎖定狀態；
2、觀察操作顯示面板，一般有一個“開機字符”，呈閃爍狀態，后穩定為某一字符，有此過程，說明CPU也已進入工作狀態；
3、若清楚該臺變頻器的通電自檢流程，和各腳電位狀態，可配合檢測相關引腳的電壓變化和電平狀態，來判斷CPU是否處于工作中。利用操作顯示面板的按鍵信號輸入，和檢測電路關鍵點的電壓變化，判斷CPU是否處于工作狀態。如按動面板復位鍵，變頻器狀態信號輸出繼電器，可能會發出“啪嗒”的開、斷聲，同時驅動電路的復位信號輸入腳，有相應的電平變化。說明CPU能接受復位信號輸入，能將故障復位信號輸出到驅動電路。說明CPU工作正常。
4、判斷CPU沒有投入正常工作，即可對CPU的基本工作電路進行檢測。
倫茨變頻器CPU三要素電路的故障檢測方法
1、+5V供電電源電路的檢測。檢測CPU的VDD、VSS、Vcc、GND等電源引腳，確認電源供電正常，+5V供電回路往往接有千微法級較大容量的濾波電容器，當其容量嚴重下降時，會使CPU程序運行紊亂，易進入程序“死循環”；
2、對復位電路的檢測。復位電路為CPU的復位腳提供一個通電期間的脈沖電壓，脈沖電壓的持續時間為μs級。故需低脈沖進行的復位的，其CPU復位腳靜態電壓應為+5V，需高電平脈沖進行復位的，其CPU復位引腳靜態電壓應為0V低電平。對復位電路的檢測手段：
a、根據CPU復位引腳需要高或低脈沖電壓的要求，測量其靜態電位是否正常。若靜態電壓異常，查CPU外接復位電路�？蓴嚅_(kāi)CPU的引腳，判斷復位腳電壓異常是復位電路故障，還是CPU復位腳內部電路損壞。
b、若靜態電壓正常，可用人工強制復位方法判斷CPU是否能正常工作。方法是：對CPU復位腳靜態電壓為+5V的，則用金屬導線快速將復位腳與供電地短接一下，人為形成一個低電平信號輸入；若復位腳靜態電壓為0V的，則用導線快速將復位腳與供電+5V短接一下，人為形成一個高電平信號輸入。
