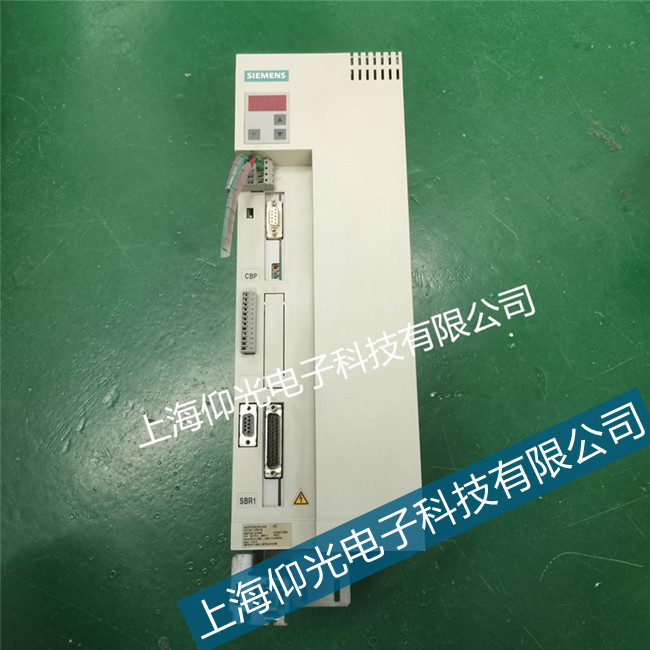

西門子控制器系統維修：F01800 DRIVE-CLiQ：硬件 / 配置出錯，信號重要性： %1驅動體 : 所有目標
通常反應為：Infeed: 無 (OFF1, OFF2) Vector: 無 (IASC/ 直流制動器 , OFF1, OFF2, OFF3, STOP1, STOP2, 編碼器 )應答： 立即 ( 上電 )。
原因： DRIVE-CLiQ 連接出錯。
故障值 （r0949, 十進制）：
100 ... 107:
DRIVE-CLiQ 插口 X100 ... X107 的通訊沒有進入周期性通訊。原因可能是錯誤的安裝或配置，導致總線計時無法進行。
10:DRIVE-CLiQ 連接中斷。例如：可能是因?yàn)?DRIVE-CLiQ 電纜從控制單元松脫，或者因?yàn)閹?DRIVE-CLiQ 的電機短路。此故障只有在周期性通訊時才能應答。
11:連接檢測功能重復出錯。此故障只有在周期性通訊時才能應答。
12:發現一處連接，但是無法交換節點標識信息。原因可能是某一組件損壞。此故障只有在周期性通訊時才能應答。
處理： 故障值 = 100...107 時：
- 確保 DRIVE-CLiQ 組件的固件版本統一。
- 電流環周期比較短時，避免拓?fù)浣Y(jié)構過長。
故障值 =10 時：
- 檢查 DRIVE-CLiQ 與控制單元的電纜。
- 消除帶 DRIVE-CLiQ 的電機上可能出現的短路。
- 執行上電。
故障值 =11 時：
- 檢查電柜構造和布線是否符合 EMC 準則。
故障值 =12 時：
- 更換出現故障的組件。
