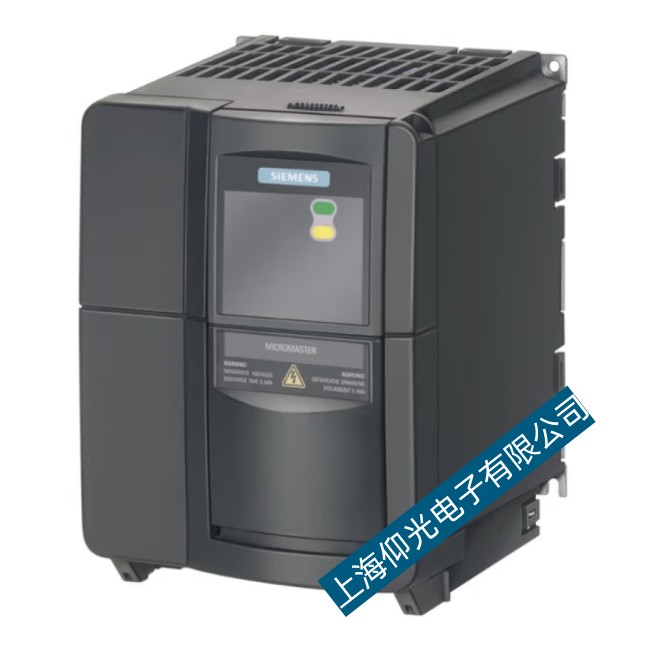

西門子變頻器顯示“E”報警的維修應對措施
一、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
故障維修措施：維修更換新的CUVC板，通電開機測試。如果顯示屏依舊顯示“E”報警，則知道變頻器維修故障的原因不是CUVC板而是底板。檢查底板。用數字萬用表測量外部DC24V電壓正常。集成塊N3的基準電壓異常。集成塊N220腳輸出電壓為0.1V，明顯過低。正常值為15V。集成塊N2的引腳1為11.3V。 8腳為0.20V，11腳電源輸入為27.5V，正常。經分析，確定1、8、20腳存在異常。測試集成塊N3的1腳電壓為0.31V，2腳電壓為1.8V。電壓值也較低。用熱風槍拆下N3集成塊MC340，測量2、3腳之間的電阻為84歐姆。更換新的N3集成塊MC340后，測試各引腳電壓。 1腳2.1V，2腳5.1V，電壓正常。 N2集成塊各引腳電壓也恢復正常。變頻器維修故障的原因是集成塊N3輸出電壓異常，導致N2集成塊各腳電壓也出現偏差。恢復變頻器接線輸入?yún)?shù)，啟動逆變器正常運行。二、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
故障維修措施：用數字萬用表測量底板N2、N3集成塊各引腳電壓。測試發現變頻器N3的1腳和N2的8腳電壓均較低。測量變頻器V28三極管的基極偏置電阻4.7K歐元的值已變?yōu)?50K歐元。更換新的貼片電阻，測量N2、N3各腳電壓正常。變頻器故障的原因是V28基極偏置電阻改變值，導致V28三極管截止，導致N2和N3集成塊無法正常工作。
三、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
故障維修措施：當一臺變頻器出現“E”報警，將變頻器原CUVC板上的CBT通訊板拆下，安裝到新的CUVC板上。 CUVC板安裝到變頻器后，開機后，液晶屏仍顯示“E”報警。拆下CUVC板檢查后發現CBT通訊板上的貼片電阻燒壞了。更換新的CBT通訊板，變頻器開始正常工作。
四、故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警。
故障維修措施：檢查變頻器底板電源塊N2第1腳啟動電壓為11.32V，正常值為26.7V，第20腳輸出電壓為0.117 V，正常值為15.31V，基準電壓塊N3第1腳電壓為0.315V，正常值為2.1V； 第2腳電壓值在1.5V~1.8V之間變化，正常值為5.1V。檢查繼電器K4。線圈電路中串聯有兩個二極管V16和V15。電阻值分別為3.67歐和5.5歐。它們是短路的。V28（5C）三極管基極電阻已從正常值4.7K歐姆變?yōu)?50K歐。它已經被燒毀了。修復并更換新的變頻器電阻和二極管后，運行正常。
