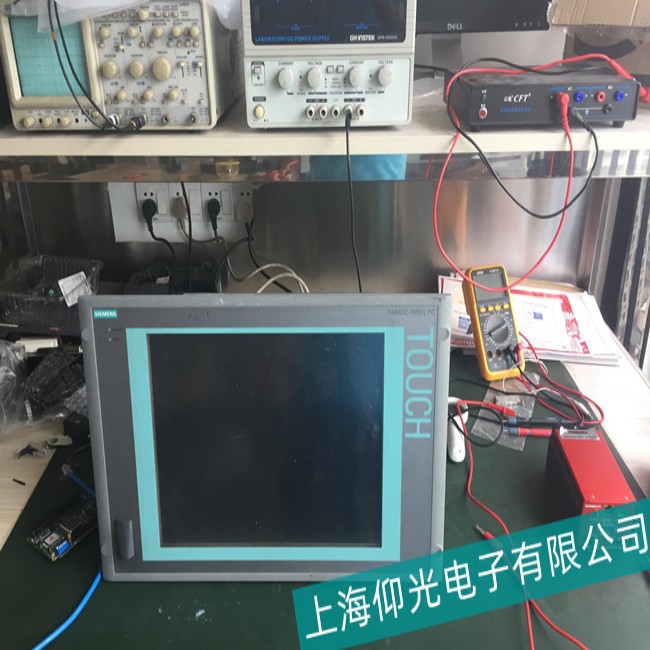

西門子MP370觸摸屏開機進系統就死機故障分析修復方法；
幾次碰到西門子觸摸屏死機情況,怎么點都沒用,重新斷電再啟動又正常,有時間就進不去系統，不知是什么原因?
答：1、死機的原因兩種：軟件或者硬件。
首先排除軟件原因，可以使用軟件進行恢復出廠設置的操作。如果不能進行恢復出場設置或者恢復出場設置后還是同樣的現象。那就是硬件問題。只能送修。
2、備份和恢復的操作只能在相同型號的屏之間操作。
OS更新參考以下步驟，根據你的觸摸屏型號有所不同：
OS更新的步驟如下：
1.HMI設備上電，做好硬件通訊連接，并在控制面板里設定好下載的路徑。
2.在組態計算機的WinCCflexible中選擇菜單命令“項目?傳送?通訊設置”。
這將會打開“通訊設置”對話框。
3.選擇HMI設備類型。
4.設置連接參數。
5.單擊“確定”關閉對話框。
6.在WinCCflexible中選擇菜單命令“項目?傳送?更新操作系統”。
7.在“映像路徑”中，選擇包含有HMI設備映像文件*.img的文件夾。
HMI設備映像文件可以在WinCCflexible安裝文件夾的“WinCCflexibleImages”下找到，
或者在相應的WinCCflexible安裝光盤上找到。
8.選擇“打開”。
打開映像文件后，將在輸出區域顯示HMI設備映像文件的版本信息。
9.在WinCCflexible中選擇“更新OS”，以運行操作系統更新。按照WinCCflexible的說明進行操作。將出現一個狀態視圖，指示操作系統的更新進度。
千萬注意：OS更新的時間比較長，更新完了系統會自動重啟，再重啟完成之前不能斷電，否則就只能拿去維修了。更新完了系統會自動重啟，建議用以太網更新，能快好多。
觸摸屏硬件模塊故障分析維修
（1）電源模塊故障
一個工作正常的電源模塊，其上面的工作指示燈如“AC”、“24VDC”、“5VDC”、“BATT”等應該是綠色長亮的，哪一個燈的顏色發生了變化或閃爍或熄滅就表示那一部分的電源有問題�！癆C”燈表示PLC的交流總電源，“AC”燈不亮?xí)r多半無工作電源，整個PLC停止。
這時就應該檢查電源保險絲是否熔斷，更換熔絲是應用同規格同型號的保險絲，無同型號的進口熔絲時要用電流相同的快速熔絲代替。如重復燒保險絲說明電路板短路或損壞，更換整個電源�！�5VDC”、“24VDC”燈熄滅表示無相應的直流電源輸出，當電源偏差超出正常值5%時指示燈閃爍，此時雖然PLC仍能工作，但應引起重視，必要時停機檢修。
“BATT”變色燈是后備電源指示燈，綠色正常，黃色電量低，紅色故障。黃燈亮?xí)r就應該更換后備電池，手冊規定兩到三年更換鋰電池一次，當紅燈亮?xí)r表示后備電源系統故障，也需要更換整個模塊。
（2）I/O模塊故障
輸入模塊一般由光電耦合電路組成；輸出模塊根據型號不同有繼電輸出、晶體管輸出、電輸出等。每一點輸入輸出都有相應的發光二極管指示。
有輸入信號但該點不亮或確定有輸出但輸出燈不亮?xí)r就應該懷疑I/O模塊有故障。輸入和輸出模塊有6到24個點，如果只是因?yàn)橐粋�(gè)點的損壞就更換整個模塊在經濟上不合算。通常做法是找備用點替代，然后在程序中更改相應的地址。
但要注意，程序較大是查找具體地址有困難。特別強調的是，無論是更換輸入模塊還是更換輸出模塊，都要在PLC斷電的情況下進行，S5帶電插拔模塊是不允許的。
