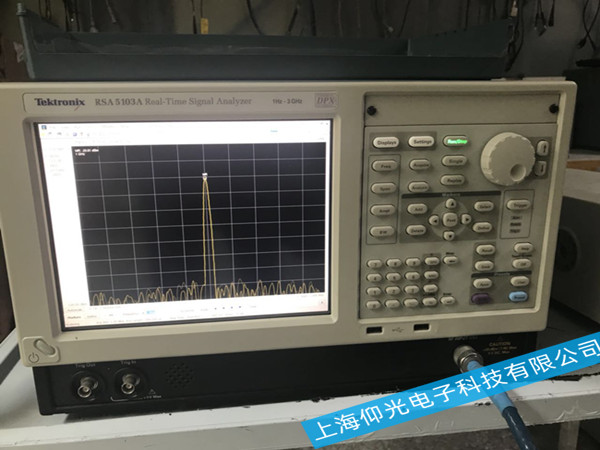

頻譜分析儀常見黑屏故障維修方案-上海仰光電子
1、黑屏現象
故障表現為屏幕不亮，可由電源、BIOS參數設置等原因引起，故障排除由簡及繁。
首先排除供電因素，檢查電源是否符合頻譜分析儀工作要求，保證電源的可靠接地，“浮地”或接地不良可致儀器損壞。確定后面板電源保險管和開關是否處于異通狀態，保險絲損壞時需排除故障后再更換符合IEC認證的同規格產品。再根據前面板電源指示燈和風扇運轉情況進行判斷，若指示燈是由黃變綠且風扇不轉，則為頻譜分析電源故障；若電源指示燈在待機和啟動狀態交替閃爍，則儀器內部出現負載異常。
如果排除以上故障后儀器仍然黑屏，下一步可以再儀器后面板VGA接口上，外接一臺顯示設備并打開其他電源，等待30s后若外接顯示設備出現提示信息，則說明BIOS配置參數被更改或頻譜分析儀顯示系統損壞關機后連接PS/2接口的標準鍵盤，開機后長按“F2”鍵直至進入BIOS設置界面，選擇Ex-it選項卡中“LoadSetupDefaults”選項，調用BIOS中對顯示控制的出廠默認設置，保存退出后解決問題則說明BIOS數據被修改過。若接入顯示設備后仍然無顯示，則排除顯示系統故障。
2、系統啟動異常
頻譜分析儀上電后屏幕顯示一直處于廠家商標信息的畫面，則為BIOS檢測宕機。檢修過程首先排除接入鍵盤或暫停BIOS檢測，開機按“F2”直至進入BIOS設置界面，選擇Exit選項卡中LoadSetupDefaults選項，調用BIOS中的出廠配置，選擇保存后并重啟后，若故障解決則說明BIOS選項被更改。
若Windows啟動過程中出現藍屏、自動重啟等故障現象，參照計算機的常規檢修步驟進行檢修。重新啟動頻譜分析儀，若能夠正常進入工作狀態并且該故障現象以后不再頻繁出現，則為Windows偶然性啟動異常，儀器可正常使用。首先將調用BIOS中的出廠默認配置，防止BIOS選項被誤操作或數據丟失。通過以上兩步仍不能排除，則需要在操作系統選單中對操作系統進行恢復，但操作可能導致用戶的測量數據丟失，應認真閱讀用戶手冊中有關系統恢復的說明，要做好系統的備份工作，在備份硬盤上進行系統恢復，防止誤操作帶來不可估量的數據損失。
Windows啟動異常另一種原因是硬盤的損壞、病毒或系統提示找不到系統所在硬盤。硬盤的損壞分為物理?yè)p壞和邏輯損壞兩種，其中物理?yè)p壞包括控制電路板、盼頭組件、接口附件的損壞；邏輯損壞包括引導區損壞、邏輯壞道等。碎玉有邏輯壞區的硬盤可克隆至新硬盤進行數據恢復�？刂齐娐钒�、借口福建的更換需要在同型號同批次間進行，盼頭組件損壞的硬盤維修成功率低，應對備份硬盤進行相應數據恢復操作。
3、顯示異常
主程序運行后無軌跡貨軌跡不刷新或者刷新不正常。首先打開頻標，如果有頻標叔叔變化可能是因?yàn)橛捎谠O(shè)置原因，如軌跡顯示格式為線性狀態或者參考電平過高等原因?qū)е萝壽E在屏幕下方，從而看不到軌跡。如果頻標讀數一直不懂且錯誤列表中有DSP程序下載錯誤提示，則是因?yàn)镈SP設備故障。如斷電維持1分鐘重新開機不能解決問題，請聯系西安安泰儀器維修中心維修。如果沒喲下載錯誤提示，可能是軌跡回傳錯誤，聯系維修服務中心安泰儀器維修進行DSP處理板維修。軌跡不刷新或者刷新不正常，看觸發設置是否是自由觸發模式，掃描模式是否是連續模式，是否設置軌跡為“顯示軌跡”FFT模式（快速傅立葉變換模式）下輸入一個穩定的單頻信號，而頻譜分析儀軌跡在跳動。判斷此時屏幕格線區右上角是否出現“中頻過載”提示信息，如有此信息說明輸入信號過大，此時將輸入衰減器設置變大，可解決故障。
