西門子V20變頻器快速調試和參數設置方法
快速按“M”鍵：進入?yún)?shù)設置菜單（可設置所有參數）
長按“M”鍵：進入快速設置菜單 （可設置電機參數、連接宏，應用宏，和頻率上下限，上下坡時間等）
1、在設置參數之前先在參數設置菜單下對變頻器復位。
P0010 =30
P0970=21
2、設置完成后，屏幕會提示“88888” 表示存儲設置中。
3、然后會彈出“50？” 此表示在“50HZ頻率”下設置 按上下鍵可切換“60HZ”或“馬力”，點擊“OK鍵”確認。
4、然后會自動進入快速設置菜單---電機參數設置界面，可根據參數表設置電機參數；完成后按短“M”進入下一選項欄。（注：當進入快速設置菜單下指示燈會不停的閃爍）。
5、設置完電機參數后，進入快速設置菜單---連接宏設置參數界面，根據參數表設置連接狀態。顯示“CnXXX”，切換到“Cn011”，然后按下“OK”，Cn011前面后多出來一個“-”說明已經切換到該模式。
6、選擇“modbus連接宏”變頻器會自動設置參數，也可以自行修改。
7、設置完連接宏后，短按“M”會進入快速設置菜單---應用宏設置界面，用于設置針對負載的類型：如風機型，水泵型等等；如果負載不屬于應用宏中的類型，則選擇“AP000”不更改任何參數設置，請自行根據電機參數在設置菜單欄下進行手動設置。
8、和連接宏一樣，當確定使用某個應用宏后，該宏的序號前面會多出來一個“-” 說明已經切換到該模式。
9、設置完應用宏后，短按“M”鍵，進入快速設置菜單---常見參數設置界面，可設置蕞大蕞小頻率，斜坡上升下降時間PID調節等，如不需要可忽略
10、至此變頻器快速設置結束，常按“M”鍵返回。

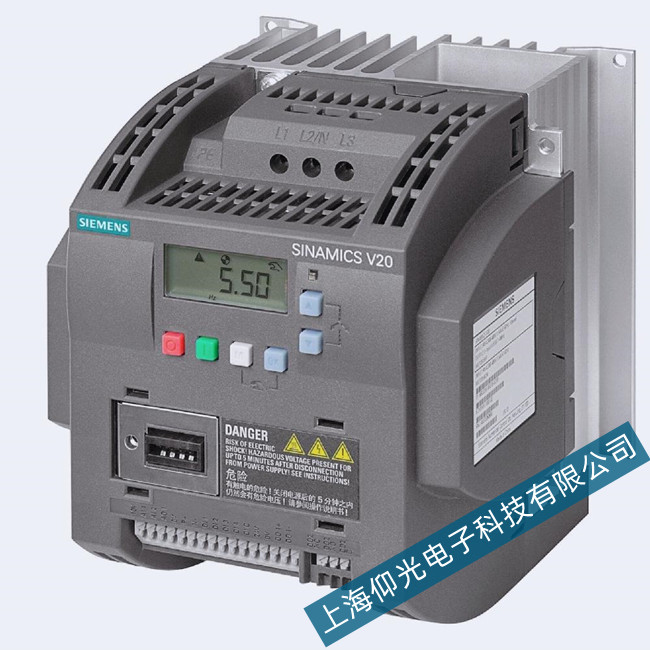

西門子v20變頻器
1.控制方式：即速度控制、轉距控制、 PID控制或其他方式。采取控制方式后，一般要根據控制精度進行靜態或動態辨識；
2.低運行頻率：即電機運行的蕞小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀；
3.蕞高運行頻率：一般的變頻器蕞大頻率到60赫茲，有的甚至到400赫茲，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力；
4.載波頻率：載波頻率設置的越高其高次諧波分量越大，這和電機發熱、電纜發熱、變頻器發熱等因素密切相關；
5.電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、蕞大頻率，這些參數可以從電機銘牌中直接得到；
6.跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時;在控制壓縮機時，要避免壓縮機的喘振點。
