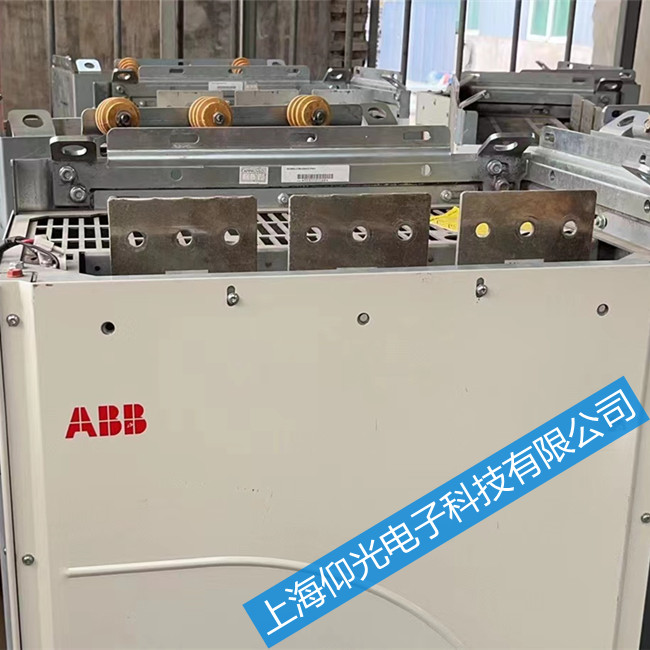

圖 ABB變頻器
原因：設置模擬輸入信號的電流 / 電壓跳線設置與參數設置不符。
解決方法：檢查輔助代碼的事件記錄。代碼識別設置沖突的模擬輸入信號。
調整跳線設置 ( 在傳動控制單元上 ) 或調整參數 12.15/12.25 的設置。
注意：需要重啟控制板 ( 通過電源重啟或通過參數 96.08 控制板啟動 的設置 ) 跳線重新設置才能生效。
ABBACS 880變頻器的常見故障分析與處理
變頻器發出警告或故障報警時，說明傳動單元處于不正常狀態。
1.內部溫度過高，變頻器故障顯示:ACS 800 TEMP(4210)。原因:IGPT過溫度過高。解決辦法:檢查環境溫度，通風狀況和風機運轉狀況，進行清灰可以解決問題。
2.過流，變頻器故障顯示:OVERCURRENT(2310)。原因:輸出電流大，超過極限值而跳閘。解決辦法:檢查電機、電纜，還有加減速時間。
3.短路，變頻器故障顯示:SHORT CIRC(2340)。原因:電機或電纜短路。解決辦法，檢查電機或電纜絕緣，正常是電機接線口處電纜或接線端子壞。
4.中間直流電壓過高，變頻器故障顯示:DC OERVOLT(3210)。原因:中間直流電壓過高。解決辦法:正常斷電復位可以恢復
5.缺相，變頻器故障顯示:MOTOR PHASE(FF56)。原因:電機缺相。解決辦法:檢查電機或電纜。如果都正常，重新設定參數。
6.辨識運行，變頻器故障顯示:ID RUN FAIL(FF84)。原因:新電機試運行，未辨識運行。解決辦法:先進行辨識運行，或?qū)㈦姍C改為標量控制。
7.模擬控制信號，頻器故障顯示AI
8.通訊G失，變頻器故障顯示:PPCC LINK。原因:連接INT板的光纖電纜出現故障。解決辦法，檢查光纖電纜或電氣連接。
