圖 ABB變頻器

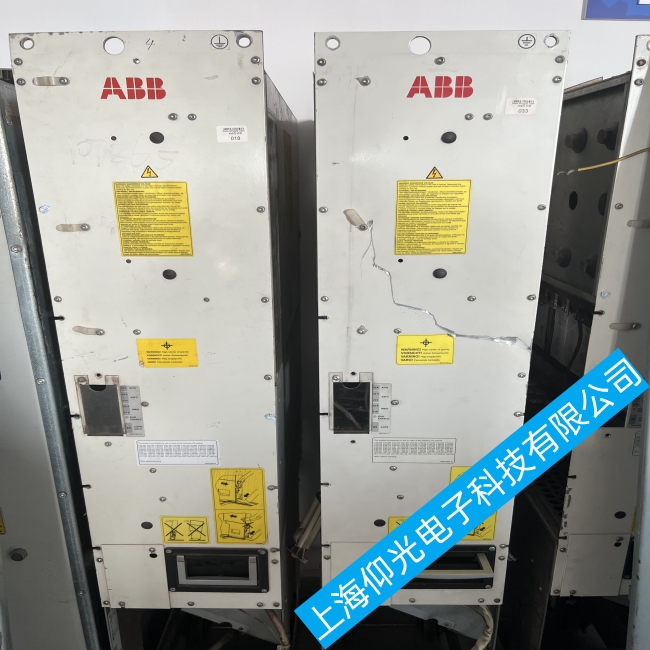

江蘇一水泥廠ACS880-01-169A-385kW變頻器，運行后，有時報“A3A2”故障代碼，但有時能運行正常。經檢查，15kW電機運行正常，帶重載時才會報故障(表示直流欠壓、電機缺相)。斷電后拆機，把所有插件重新接插，再上電試機，輕/重負載運行都正常，連續測試多次，啟停都不再報故障，但隔天重載測試時又報“A3A2"故障，斷電后重啟卻又正常，如此反復。
這種故障的維修比較麻煩(正常時，所有電壓都正常，但隔天又會報錯)。
當出現問題時，發現帶15kW電機能工作，但是會出現U.V、W三相輸出電壓最高值為200V左右，轉速820rpm，且母線電壓為540V，加載后負載降至435V時則報“A3A2"故障代碼，說明故障是真欠壓引起的。此機直流
欠壓故障原因有以下兩種可能:
(1)整流可控硅未工作或者可控硅不良;
(2)儲能電容容量減小或者變質。首先檢查整流可控硅觸發板，將其拆下后，直接單獨上電測試，在可控硅觸發板供電端接入DC可調電源，當電源調到10V時，X290插件觸發端三組輸出均有5V直流電壓(觸發在路正常電壓為0.5V左右)，說明可控硅觸發板沒有問題。
然后再檢測MCD200-16可控硅的觸發端門極電阻，都正常。接著檢查儲能電容，拆除變頻器上電路板和母線銅排后，取下儲能電容組件后，再用電橋表逐一進行測量，單只電容值為2500uF(元件上單只電容標注值為2550uF)，單組電容值為7300uF，串聯后總?cè)萘繛?750uF，基本正常，排除電容問題。恢復好電容組件和母線銅排后，再重新上電試機，故障依舊。
再次上電檢測，發現觸發板上V201(LED)指示燈有亮暗變化，測量供電插件處的電壓在7V~10V之間變化，測量驅動板上X209供電插件兩端電壓也不穩定，測量驅動板上C193兩端電壓為穩定的14V;拔掉插件測量插座。上的電壓為14V，按壓此供電插件時電壓上升，經查插件無問題;撬開塑料插座露出底部銅箔，發現銅箔已經被腐蝕后斷裂，重新清理干凈后，再飛線焊接，故障徹底排除。
