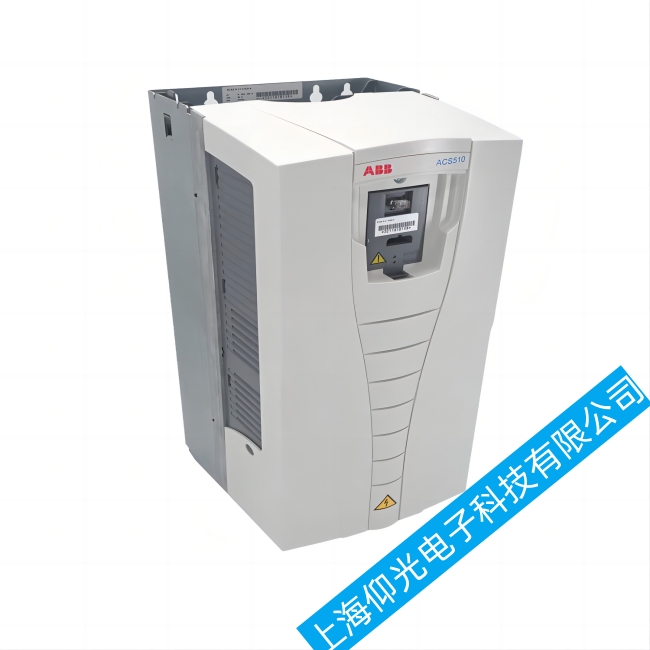

圖 ABB變頻器
常見故障分析及解決辦法。
1直流母線欠電壓故障
故障原因：直流回路的 DC 電壓不足，這可能是由于電網缺相、熔斷器燒斷或整流橋內部故障所引起的。
解決方法：(1)、檢查主電源供電是否正常，如果變頻器進線端通過了接觸器，要檢查接觸器的控制回路是否誤動作，如控制回路有誤動作，可能導致接觸器短時間內頻繁啟動停止，造成變頻器欠壓故障，復位就好，所以能復位的欠壓軟故障，變頻器的主接觸器控制回路要認真檢查。(2) 、如果變頻器剛斷電，迅速通電，也會引發此故障，所以變頻器如果斷電，要等電容放完電后，再重新啟動變頻器。(3) 、如出現欠壓故障不能復位，檢查 DC 電容是否泄露。
2輸出電流過大
故障原因：輸出電流超過軟件的過流跳閘極限。
解決方法：(1)、檢查電機負載是否短路。(2)、檢查電機制動器是否完全打開。(3)、在確定電機和繞組線圈故障后，更換時注意原有型號和參數。 (4)、檢查參數設定是否合適，包括升速和降速的時間是否設定太短、啟動轉矩是否太小。
3直流回路過電壓
故障原因：直流回路的 DC 電壓超過 DC 過壓跳閘的限制值。
解決方法：(1)、檢查主電源供電是否正常。 (2)、檢查有關減速的參數時間設定是否太短。(3) 檢查制動斬波器和制動電阻。
4制動器故障
故障原因：制動器運轉不到位，到位信號限位不起作用，制動器機械故障。
解決方法：(1)、檢查制動器供電是否正常。 (2)、檢查制動確認信號與DI1的連線是否斷路。 (3)、檢查制動器限位及返回信號。 (4)、檢查制動器是否動作，如無動作則檢查制動器電源和制動器是否損壞。
5編碼器故障
故障原因：變頻器檢查到編碼器反饋回來的速度出錯，可能由于(1)、與RTAC的通訊中斷。(2)、脈沖編碼器故障。(3)、電纜連接松動。 (4)、在1MS內編碼器的脈沖頻率變化過大。
解決方法：(1)、檢查RMIO 板和編碼器控制板的連接。 (2)、檢查周圍是否有高輻射的元件設備。(3)、檢查編碼器與電機軸的聯結是否可靠。 (4)、檢查編碼器和接線包括 CHA 和 CHB 的相序。 (5)、檢查設備的接地是否完好。
6內部過溫
故障原因：變頻器溫度超過 125 度。
解決方法：(1)、檢查風扇線圈是否損壞 (2)、清掃散熱器上的灰塵。(3)、檢查電機容量是否和變頻器容量匹配。(4)、在更換新冷風風扇時，要注意有的風扇帶自動轉動信號，有的不帶風扇轉動信號，換原型號風扇’
7 主從控制時，主 / 從變頻器電流差別過大。
故障原因：(1)、可能由于機械原因，齒輪嚙合。 (2)、編碼器反饋不準，造成從機跟隨有偏差等。
解決方法：(1)、檢查測量傳動部件。 (2)、參數設定里把編碼器去掉，查看電流差別是不是在正常范圍，如果正常，檢修編碼器。
