一、伺服放大器SVM LED 報警8 L軸過電流，HCL報警
應該是哪個軸受阻過大了，看哪個軸移動的時候報警，檢查機械傳動部分是不是有故障，或者將伺服馬達斷開機械部分移動檢查報警還有沒有，關電后手動檢查伺服馬達轉動是否順暢.上海仰光電子科技有限公司，您身邊的工控維修專家！

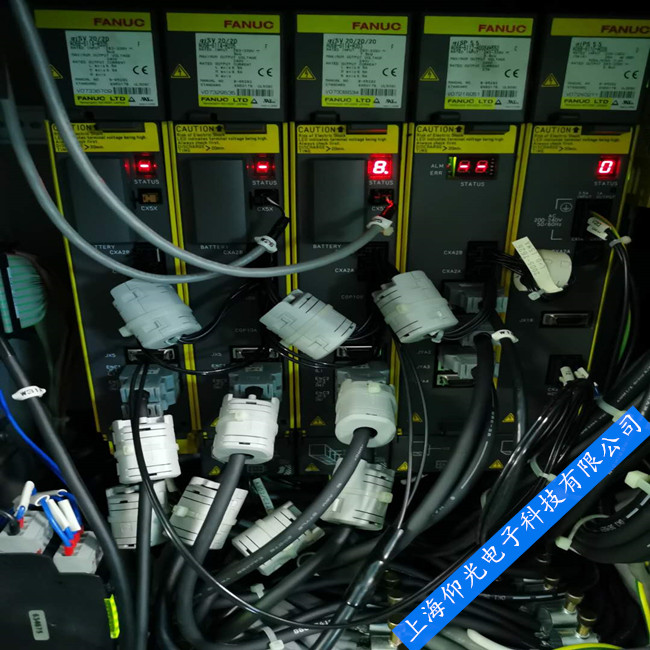

故障現象：FANUC0M系統數控加工中心，在加工過程中，CRT顯示器上出現ALM414報警，伺服驅動器上顯示8。
故障分析：該機床采用的是FANUC系列數字伺服驅動系統，系統ALM414報警含義為X軸數字伺服系統錯誤，驅動器上顯示8。表示X軸過電流。
根據報警顯示內容，通過機床自診斷功能，檢查診斷參數DGN720，發現其第4為1，即X軸出現過電流（HCAL）報警。
FANUC數字伺服X軸產生HCAL報警的原因主要有以下幾種。
（1）X軸伺服電動機的電驅線產生錯誤。
（2）伺服驅動器內部的晶體管模塊損壞。
（3）X軸伺服電動機繞組內部短路。
（4）伺服驅動器的主辦PCB損壞。
FANUC伺服器維修根據故障情況，由于發生故障前機床可以正常工作，故基本可以排除X軸伺服電動機連接錯誤的可能性。
處理過程：測量X軸伺服電動機的電區繞組，發現三相繞組電阻相同，阻值在正常低于正常值。因此，可以初步判定驅動器內部晶體管模塊損壞。
經仔細檢查確認晶體管模塊已經損壞；更換晶體管模塊后，故障排除.上海仰光電子科技有限公司，您身邊的工控維修專家！
