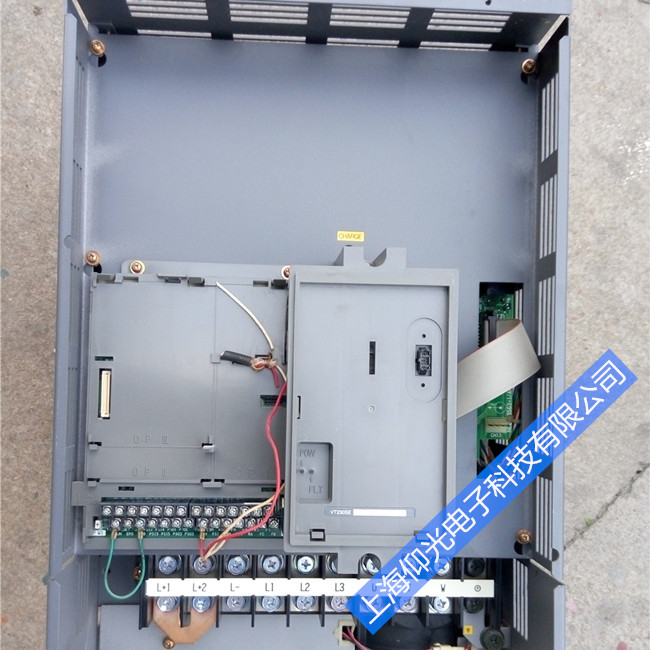

明電舍變頻器維修常見的故障：上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、有輸出但無力等。日本明電舍變頻器報警代碼顯示OC-5/OC-6維修講解
故障顯示：OC-5
故障原因：制動時，輸出過流 故障檢測：①可能發生了負載的突變・短路 故障處理：①請確認電機的接線和負載狀態
報警代碼：OC-6
故障原因：ＡＣＲ調節時，輸出過流 ①可能發生了負載的突變・短路 ①請確認電機的接線和負載狀態
明電舍變頻器有故障，無法運行并且LED顯示“UV”（under voltage的縮寫），說明書中該報警為直流母線欠壓。因?yàn)樵撔吞?hào)變頻器的控制回路電源不是從直流母線取的，而是從交流輸入端通過變壓器單獨整流出的控制電源。所以判斷該報警應該是真實的。所以從電源入手檢查，輸入電源電壓正確，濾波電容電壓為0伏。由于充電電阻的短路接觸器沒動作，所以與整流橋無關。故障范圍縮小到充電電阻，
明電舍伺服驅動器維修、明電舍伺服電機維修、明電舍伺服驅動器報警維修、明電舍控制器維修、明電舍變頻器報警故障維修、專業維修明電舍變頻器、不同故障維修。
測試逆變電路
將紅表棒接到P端，黑表棒分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同。將黑表棒N端，，反相應該為無窮大，重復以上步驟應得到相同結果，否則可確定逆變模塊有故障。
1：變頻器空載正常,重載異常 2：變頻器滿載高速是否異常。
3：變頻器滿載低速是否正常。 4：變頻器起動加速是否正常。
5：變頻器起動減速是否正常。 6：變頻器輸出電壓是否平衡。
7：變頻器輸出電流是否平衡。 8：變頻器負載輕重變化時，最大電流是否正常。
變頻器維修品牌
三菱、安川、富士、松下、西門子、施耐德、AB、ABB、CT、LG、KEB、丹佛斯、歐姆龍、艾默生、倫次、羅克韋爾、森蘭、歐瑞、三墾、博世力士樂、明電舍、英威騰、科比、日立、海利普、匯川、安邦信、易能、正弦、四方、德力西、臺達、臺安、東元、普傳等各國變頻器及 軟件調整。
明電舍變頻器模擬輸入輸出電路實現絕緣化 在內部線路板的自由選擇功能上，配置了模擬輸入輸出信號的絕緣功能，可以省略單元外部的絕緣放大器。
1.噪音低、響應快 其主回路元件應用了新一代低損耗IGBT，因此，降低了電磁噪音，并實現了小型化。另外，與開關頻率成正比，速度響應與電流控制響應均有了明顯提高。
2.速度穩定性好 一改以往旋轉編碼器式的速度檢測方法，采用由速度觀測器組成的速度推算系統，避免了以前因低速區域產生的脈沖間隔大，致使速度檢測誤差隨之增多，進而出現不穩定的現象。即使在極低速度區域其速度特性仍可保持穩定。
3.改善了系統結構 一般來說，在工廠設備上應用逆變器時，其外部設備需要配置各種變換器及運算設備，VT310本身帶各種運算功能，因此，大幅度減少了外部設備并提高了處理速度，這樣，不僅可以提高整個系統的性能，還可以降低成本。
4.降低了電源高次諧波 隨著半導體設備的普及與應用，出現了電源系統產生低價高次諧波的問題。為此，電力部門出臺了一些管理辦法，估計今后還會加大這方面的管理力度。針對這一情況，明電舍公司以降低高次諧波為中心，研制出正弦波PWM變頻器THYFRC—CV210S系列。VT310與該系列復合應用，即可組成適應能力強、用戶滿意的控制裝置。
5.靈活的速度檢測器 VT310速度檢測回路，除互補輸出型編碼外，還可用驅動輸出型編碼器和使用切縫板的脈沖拾波器。對舊設備上的逆變器更新也比較方便。
6.模擬輸入輸出電路實現絕緣化 在內部線路板的自由選擇功能上，配置了模擬輸入輸出信號的絕緣功能，可以省略單元外部的絕緣放大器。
