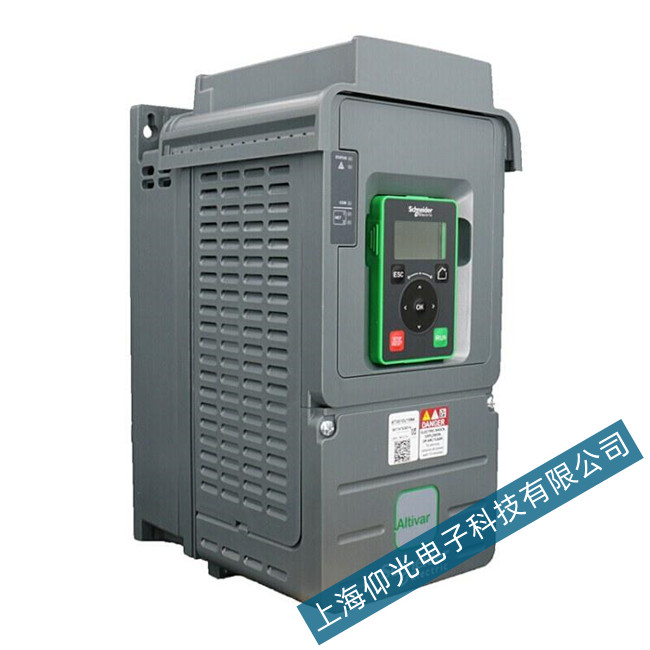

施耐德變頻器ATV11HU05M2A報警OC維修
1、施耐德變頻器維修報警代碼之OC報警
鍵盤面板LCD顯現:加、減、恒速時過電流。對于短時間大電流的OC報警，一般情兄下是驅動板的電流檢測回路出了問題，模塊也或許已受到?jīng)_擊(損.壞)，有或許復位后繼續呈現故障，發生的原因根本是以下幾種狀況:電機電纜過長、電纜選型臨界形成的輸出漏電流過大或輸出電纜接頭松動和電纜受損形成的負載電流升高時發生的電弧效應。小容量(7.5G11以下)變頻器的24V電扇電源短路時也會形成OC3報警，此刻主板上的24V電扇電源會損壞，主板其它功能正常。若呈現”1、0C2”報警且不能復位或一上電就顯現 "OC3” 報警,則或許是主板出了問題;若一按RUN鍵就顯現"OC3" 報警，則是驅動板壞了。
施耐德變頻器故障診斷：
A.整流模塊損壞。
一般來說，它是由電網電壓和內部短路引起的。如果沒有內部短路，請更換橋式整流器。在現場排查變頻器故障時，重點檢查電網，如電壓，是否有焊機或其他設備（污染電網）。
B. 轉換器模塊損壞。
通常，它是由電機故障或驅動器故障引起的。固定好驅動電路，測量驅動波形良好后，即可更換模塊�，F(xiàn)場更換驅動板后，檢查電機及連接電纜。在我們確保沒有故障后，我們啟動施耐德變頻器。
C.開機，無顯示
一般是開關電源、軟充電電路、啟動電阻或面板損壞引起。
D.上電顯示過壓或欠壓
通常是輸入缺相、電路老化、電路板受潮等原因造成的。要執行 施耐德變頻器 驅動器故障排除，請檢查電路和測試點以更換損壞的部件。
E.上電顯示電流或接地短路
一般是由于電流檢測電路損壞造成的，如霍爾元件、放大器等。
F. 啟動時顯示溢出
通常是由驅動電路損壞或計數器模塊損壞引起的。
G. 空載正常電壓。但是，它會在負載下顯示過載或過流。
通常，該故障是由于參數設置不當、驅動電路老化或模塊損壞引起的。
