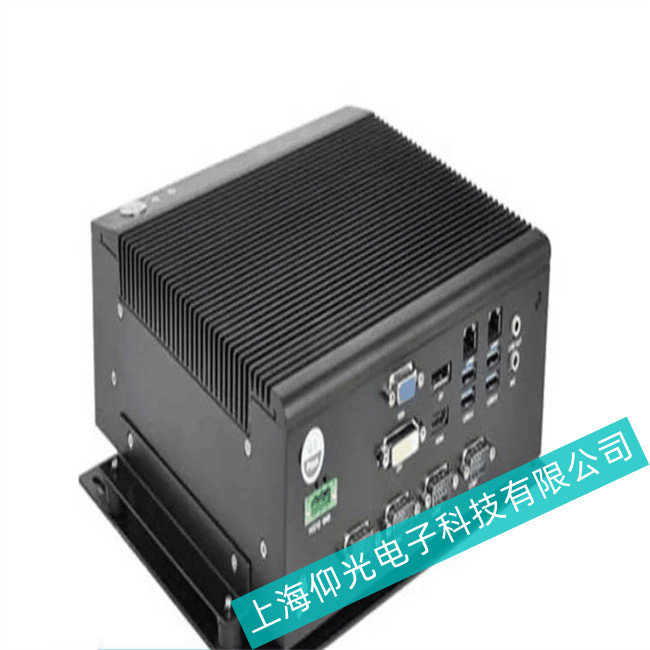

Kontron控創工控機出現花屏豎紋故障解決方法
1)控創工控機花屏故障現象：反復上電后，花的條紋、色彩有變化。
解決方法：：檢查邏輯板
2)控創工控機花屏故障現象：反復上電后，花的條紋、色彩無變化。
解決方法：屏本身壞機會大。
3)控創工控機花屏故障現象：圖像有干擾，字符上也有干擾。
解決方法：邏輯板、屏信號連線、數字板信號輸出電路。
4)控創工控機花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干擾。再?gòu)腁V端口輸入，圖像出現干擾。
解決方法：幀存儲器假焊，圖像增強處理IC控制信號線斷。
5)控創工控機花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。
解決方法：故障在視頻解碼器電路。因?yàn)椋瑘D像增強處理電路產生的故障 是塊狀的，不是細碎的。
6)控創工控機花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。
解決方法：中放、高放電路。
7）控創工控機花屏故障現象：圖像規則塊狀花屏。
解決方法：主板緩存與主芯片通信不良。
8)控創工控機花屏故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。
解決方法：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。
9)控創工控機花屏故障現象：開機時左上方出現瞬間花屏。
解決方法：BLON控制電壓異常。
10）控創工控機花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。
解決方法：主板與屏的接口時序不一致造成，重新升級對應軟件數據。
11)控創工控機花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。
解決方法：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查L(zhǎng)VDS線和邏輯板。
12)控創工控機花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。
解決方法：LVDS信號傳輸不良。
13)控創工控機花屏故障現象：格仔形規則塊狀花屏(滿屏豎條)。
解決方法：主芯片與DDR之間通信。
14)控創工控機花屏故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。
解決方法：?jiǎn)栴}是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題.2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.
15)控創工控機花屏故障現象：在有圖像畫面時可看到有彩色點組成的垂直豎道,有菜單顯示時可見有白色雨點狀斜紋,在無信號時整屏可隱約看到不均勻的較大的彩色顆粒點。
解決方法：像素丟失,檢查緩存。
16)控創工控機花屏故障現象：圖像正常顯示,只是其中會在局部區域,夾雜有很多細小的“雪花”狀彩點。
解決方法：LVDS線不良。
17)控創工控機花屏故障現象：無信號藍屏?xí)r正常,加信號時圖像花屏。
解決方法：主板DDR存儲器和主板通信不良
18）控創工控機花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。
解決方法：LVDS插線接觸不良。
