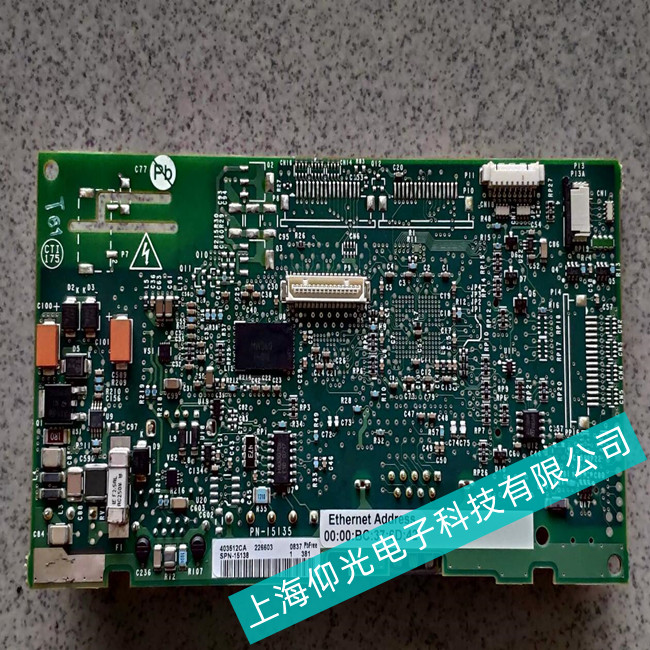

專家AB羅克韋爾工控機1500P系列主板維修方法
一、觀察檢查法
觀察檢查法是指通過觀察工業 主板 的外觀及元器件是否異常來檢查故障的方法。
在檢修工業主板時，首先觀察工業主板上的電容是否有鼓包、漏液或嚴重?fù)p壞；電阻、電容引腳是否相碰，表面是否燒焦，芯片表面是否開裂；銅箔是否燒斷。
查看各插頭、插座是否歪斜；查看是否有異物掉進工業主板的元器件之間；檢查芯片是否有異常發燙現象。
二、比較法
比較法是一種簡單易行的維修方法，在檢修時準備和故障工業主板相同型號的主板，當懷疑某些模塊時，分別測試兩塊主板的相同測試點，用正確的特征（波形或電壓）與有故障主板進行比較，看哪一個模塊的波形或電壓不符，再針對不相符的地方逐點檢測，直到找到故障并解決。
三、測量法
測量法有電阻測量法和電壓測量法。
電阻測量法是用測量阻值大小的方法來大致判斷工業主板芯片以及電子元器件的好壞，以及判斷電路的嚴重短路和斷路情況。如用二極管檔測量晶體管是否有嚴重短路、斷路情況來判斷其好壞，或者測量 ISA 插槽對地的阻值來判斷南橋芯片的好壞等。
電壓測量法則主要是通過測量電壓，然后與正常工業主板的測試點比較，找出有差異的測試點，最后順著測試點的線路 ( 跑電路 ) 最終找到故障的元器件，排除故障。
四、替換法
替換法就是用好的元器件去替換所懷疑的元器件，若故障因此消失，說明懷疑正確，否則便是判斷失誤，應進一步檢查、判斷。
五、升降溫法
升降溫法主要針對工業主板由于某個元器件的熱穩定性差而引起故障的情況。當被懷疑的元器件溫升異常，并可感知時，用降溫法迫使其降溫，如故障消失或趨于減輕，可判斷該元器件熱失效。當故障在通電較長時間后才產生或故障隨季節變化出現，用升溫的方法對被懷疑的元器件加熱，使其升溫，若隨之故障出現，便可判定其熱穩定性不良。
六、清潔檢查法
清潔檢查法適用于工作環境比較復雜，懷疑可能由于灰塵等造成工業 主板 故障的情況。清潔時可用毛刷輕輕刷去工業主板上的灰塵。另外工業主板上的一些插卡、芯片采用插腳形式，常會因?yàn)橐_氧化而接觸不良，可用橡皮擦去表面氧化層重新插接。
