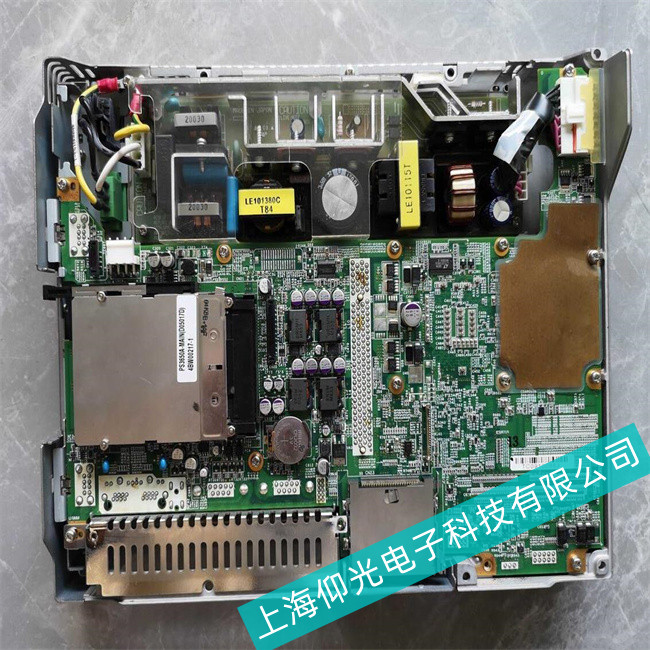

普洛菲斯工控機ST6000系列主板高壓板（逆變器）故障原因
普洛菲斯工控機ST6000系列高壓板（也稱逆變器、升壓板、背光板、背光燈驅動電路或背光燈電源。）
該電路的作用是將開關電源電路提供的DC12/24V低壓直流電壓轉換為液晶面板所需要的AC1000V～1800V的高頻交流電壓，點亮液晶面板背光燈管CCFL（冷陰極熒光燈）或者無陰極EEFL燈管。
在液晶彩電中，逆變電路一般獨立做成一個條狀電路板，一般的高壓條的輸入電壓為8～24V，輸出電流為8mA左右，輸出頻率為45～75kHz，輸出工作電壓為幾百伏至上千伏，多數為1600V左右。
是亮度調整端(ADJ)。
2）高壓條的輸出口接CCFL背光燈管，每個輸出口由兩根線組成，一根為高電平，一根為低電平。由于輸出端口有高壓，所以要注意在通電時不要用手去碰，以免觸電，對身體造成傷害。另外需要說明的是，高壓條的輸出接口有窄口和寬口之分。
通常，觸摸屏的液晶屏燈管有2個、4個、6個、8個或更多，這就需要高壓條也應該適當配對，也就是說，這些燈管要分別由高壓條的輸出口進行驅動，小屏幕液晶彩電一般為10個以下，隨著屏幕尺寸的增大，所采用的燈管數也會相應增加。燈管的多少與屏的大小有關，一般來說：15英寸屏為2根燈管，19英寸屏為4根燈管，26英寸屏為12根燈管，32英寸屏為16根燈管，37~42英寸屏為20根燈管。
3）高壓板工作原理
高壓板實際就是逆變電路，主要由驅動控制電路(振蕩器、調制器)、直流變換電路、驅動電路(功率輸出管及高壓變壓器)、保護檢測電路、諧振電容、輸出電流取樣電路、CCFL背光燈等組成。
在實際的背光燈逆變電路中，常將振蕩器、調制器、保護電路集成在一起，組成一塊小型集成電路，一般稱之為驅動控制IC。
上海仰光電子科技有限公司維修法國普洛菲斯工控機維修范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，觸摸失靈、無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等
