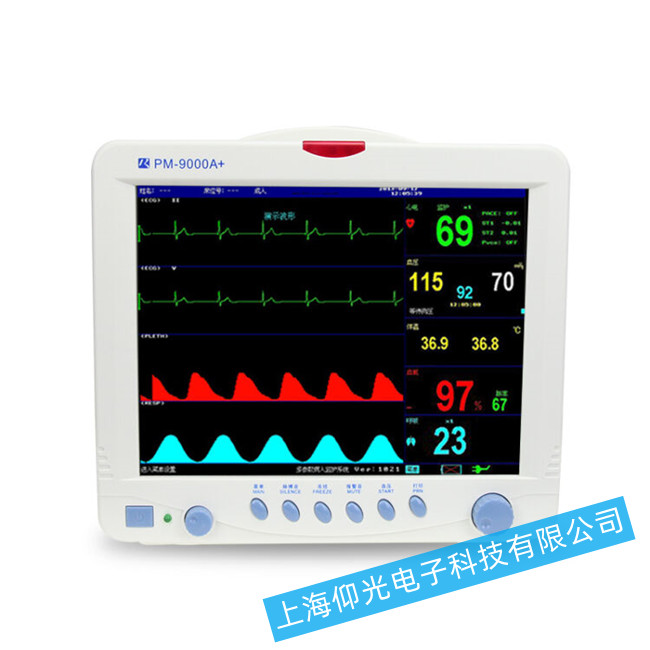

心電監護儀顯示器黑屏故障分析及其維修處理方法
故障現象:顯示器黑屏。
分析及處理方法:
(1)液晶顯示屏破裂。屏破裂多為振動或摔碰,心電監護儀造成液晶屏出現裂痕,或與電路接觸的接點斷裂,出現黑屏。出現此現象經檢查確認后,只有更新新屏,才能解決問題。
(2)液晶屏燈管壞。液晶屏的透明度和顏色隨電場、磁場、光和溫度等外界條件的改變而改變,并將上述外界條件的變化顯示出來。心電監護儀是利用光的作用將生理參數顯示出來,有的心電監護儀使用1支燈管,有的心電監護儀使用2支燈管作為液晶屏的光源,該燈管類似家用日光燈管,通過啟動電路將其起輝點亮。當燈管達到使用壽命時,燈管端部變黑,不能起輝;或能起輝點亮,但亮度不夠,燈管發出的光呈暗紅色,熒光屏上觀察到的波形、數字非常暗,幾乎看不清。但在出現黑屏?xí)r,請廠家維修,廠家提出更換整套液晶屏,維修價格很高。而如果只更換燈管,價格只是整塊屏的1/10,既經濟又實用。
(3)電源板無電壓輸出或屏的連線脫落。打開機器蓋,檢查電源板有無電壓輸出(多為DC12V)。如無電壓輸出,故障出現在電源板上,需要檢修電源板,使電源板有正常電壓輸出。如果是分立元件能檢測出故障點,可更換分立元件;如果是集成電路模塊,可整塊更換以排除故障。如果是屏與電源板的連線脫落或松動,連接好或緊固好,故障即可排除。
(4)高壓電啟動路板故障。該電路板故障,使燈管不能起輝點亮,同樣出現黑屏。一般是電路板上的分立元件損壞或高壓線圈、電容管腳由于高壓打火而出現斷裂或脫焊,可用替代法檢測該電路板是否故障。當判斷是啟動電路板故障,如果是分立元件,該板上的元件較小,多為貼面元件,修理焊接時較為困難,更換整板即可解決問題;如果是高壓線圈或電容管腳斷裂或脫焊,焊接牢固即可排除故障。
