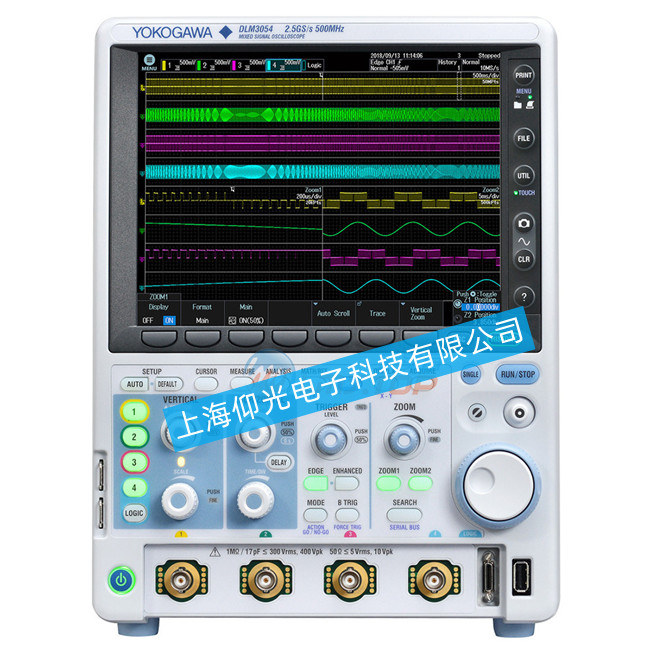

橫河示波器DLM3054黑屏故障的維修技巧
示波器出現黑屏原因及解決方法：
一、示波器的輝度不合適
示波器輝度被調整而引起黑屏的現象一般出現于，上次使用者由于測試需要降低了輝度（比如在昏暗的燈光下，過強的輝度會刺眼）；教師在考核學生時，故意將示波器輝度調整為較��；維修者的習慣性操作。但是，這個問題不容忽視，當出現黑屏?xí)r，首先檢查輝度旋鈕，并將其擰到較大，是一個良好的習慣。
當示波器的觸發方式為常態（Normal），如果輸入通道沒有接入有效信號，或者接入的信號幅度沒有達到設定電平（Level），將不會引起X軸偏轉板上鋸齒波的產生。在多數情況下，熒光屏的左邊（以觀察者為基準）將會出現一個不移動的光點。但是，如果此時X軸基準位置（X_Position）不正確，將使得此光點不出現在屏幕上。這也就造成了黑屏。
解決的方法就是讓示波器出現掃描線。因?yàn)椋?/span>X_Position可以將一個光點移出屏幕，但是卻無法將寬達8cm左右的掃描線整個移出。 將觸發方式選擇為自動觸發（Auto）就可以讓示波器產生掃描線。
三、示波器Y基線位置（Y_Position）不合適
如果示波器的Y軸基線位置不合適，即便產生掃描線，也有可能使得掃描線處于屏幕的上方或者下方，仍然可能出現黑屏。這種情況下，通過旋轉 Y_Position旋鈕，可以很快找回掃描線，而消除黑屏。
但是，即便此時，也有可能仍然黑屏。當被測信號是一種特殊信號，也有可能讓觀察者難以看到，而誤認為是黑屏。當輸入信號為上下沿均很陡的方波，由于Y軸增益的不合適，使得方波的高低電平均超出了Y軸顯示范圍，這種波形在熒光屏上僅僅出現了幾條很陡的豎線。當示波管老化，或者其它原因，非常容易造成觀察者難以察覺。
將輸入耦合開關置于GND，示波器將關斷輸入信號而顯示0線，就可以回避這個問題。
因此，按照下述步驟操作，一般均可順利消除黑屏，除非示波器真的損壞了。
旋轉輝度至大（保證輝度正常）→將觸發方式設為自動（保證掃描線產生）→將輸入耦合開關置于GND（保證不受到奇異被測信號的影響）→將X位置旋鈕旋至中間→滿幅度調整Y_Position（找回掃描線）。
