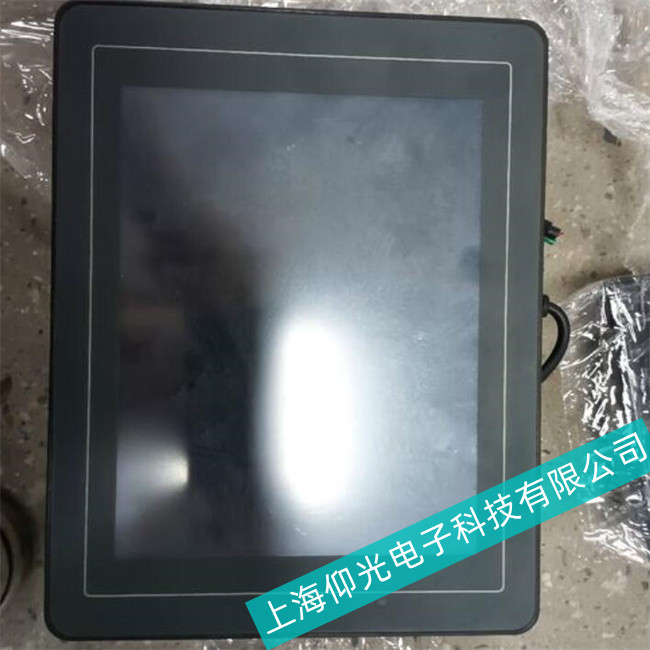

富士觸摸屏TS2060顯示器上電燒保險原因（修理專家）
顯示器多數采用開關穩壓電源，只在交流部分設置一個 250V、2.5A~3.15A 的保險
飩顯示器加電燒保險絲一般有兩種情況:一是加電瞬間燒保險絲，一是加電后隨機燒保險絲。下面分別加以分析。
一、加電瞬間燒保險絲
為方使分析將顯示器整機電路分成三個部分:1.消磁電路 2.電源交 直流變換電路3.主板電路 用等效方框圖表示如下圖。
消磁電路故障:
由等效方框圖看出，消磁電路與電源交 直流變換電路及主板電路相并聯。如果消
磁電路有短路故障，加電時相當于將輸入的交流電短路，必然燒斷保險絲。消磁電路一般由消磁電阻,消磁線圈及聯接插座組成。以消磁電阻的故障率為最高消磁電阻是一個具有正溫度系數的熱敏電阻，它的冷態阻值一般為 18~36 ，熱態阻值在100K 以上。當消磁電阻的溫度系數發生變化而使其熱態阻值變小時，便會出現加電瞬間因
消磁電流過大而燒保險絲的故障現象。日常檢修中，一般多以測量消磁電阻的冷態阻值來判斷它的好壞，而忽視了它的熱態阻值。因此這種元件具有一定的故障隱藏性，判斷消磁電路是否有短路故障的方法通�？刹捎梅指罘�。具體方法是:先將消磁電路與主機電路脫開，然后給顯示器加電，如這時不冉燒 保險絲，使可斷定是消磁電路短路故障。一般只需更換相同規格的消磁電陽，故障即可排除。
電源交直流變換電路故障
電源交直流變換電路與消磁電路相并聯，如果電源交直流變換電路中有嚴重短路故障，加電時必然也會發生燒保險絲的故障現象。
在電源交 直流變換電路中:某一整流管擊穿短路:濾波電容嚴重漏電;功率開關
管或厚膜電路中的大功率管擊穿短路均能引起加電燒保險絲的故障現象。檢修這類故障的方法，一般需用萬用表測量整流二極管、功率開關管或厚膜電路中的大功率管、相關電阻、電容、濾波電容等元件極間是否有短路、斷路及嚴重漏電故障，查出所有故障元件，更換后一般故障可排除。
主板電路故障:
主板電路串接在電源交 直流變換電路的后邊，在電源交 直流換電路中一般都設有過載保護電路，所以當主板電路發生一般性短路故障時，只會引起電源保護，不會燒保險絲。但當行輸出部分有嚴重短路故障時，也會引起加電燒保險絲的故障現象。
主板電路中，一般以行輸出部分的故障率為最高。所以檢修這類故障時，應首先測量行輸出部分(特別是行輸出管)極間是否嚴重短路,查出故障元件,更換后一般故障可排除。
二、加電后隨機燒保險絲引起這類故障的原因并不是電路中某一元件完全損壞，而是其性能不穩定或參數變化引起的。大體上有如下幾方面原因:口消磁電阻溫度系數不穩定，使它的熱態阻值有很大的變化。一般表現為:在每天的第一次開機時，由于其熱態阻值不能很快上升到足夠大，使消磁電流過大燒斷保險絲。當換上一只新的保險絲再開機時，便不再燒保險絲。
