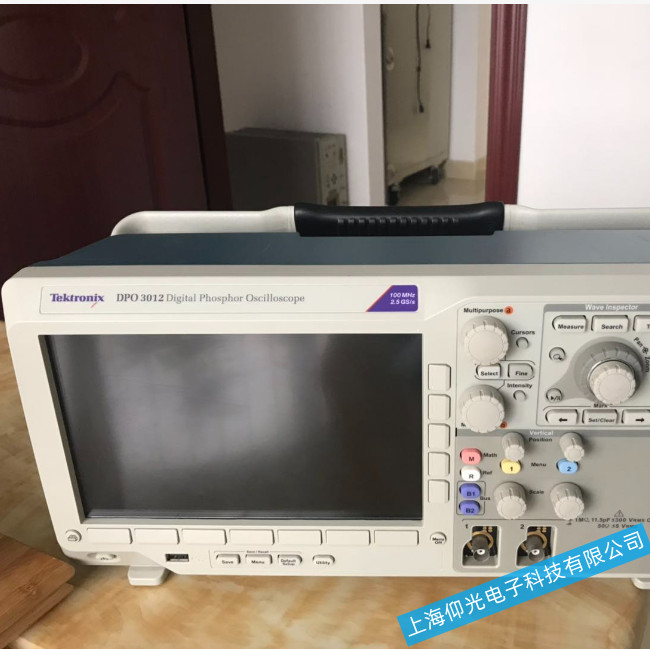

泰克示波器泰克DPO-3012 無網絡維修：
一、示波器維修型號：泰克-泰克DPO-3012 。
二、報修故障：插接網線后不能連接電腦，示波器網絡連接處顯示×號。
三、故障檢測：儀器無硬盤，自檢報錯415，SPC失敗,衰減板損壞；網口不通，控制板接口單元損壞。
四、維修措施：更換衰減板組件，更換控制板接口單元組件，清理內部積灰，調整檢測儀器，調整檢測儀器自校準PASS，測試信號正常，指標合格。
下面是泰克DPO-3012 示波器性能、協議等特點，一起來學習吧。
主要性能指標：
· 2 GHz、1 GHz、500 MHz、350 MHz 四種帶寬型號
一條或兩條通道上高達 10 GS/s 的實時采樣率，所有通道上高達 5 GS/s 的采樣率
· MultiView zoom™ 高達 250 M 點記錄長度
· FastAcq® 采集技術，>250,000 wfm/s 的最大波形捕獲速率
· FastFrame™ 分段存儲器采集模式，段數高達 290,000 個，>310,000 波形/秒的捕獲速率
· 標配 10 MΩ 無源電壓探頭，提供了<4 pF 電容負荷及 500 MHz 或 1 GHz 模擬帶寬
· 使用 HiRes 采樣時垂直分辨率 >11 位
· 用戶可以選擇帶寬極限和 DSP 濾波器，降低噪聲，提高低頻測量精度
主要特點分析：
· Wave inspector® 控制功能，輕松導航和自動搜索波形數據
· 高級觸發套件，標配可視觸發和搜索
· 53 種自動測量，可供選擇的濾波功能、波形數學運算和 FFT 分析
· 波形直方圖、眼圖、TIE（抖動/定時）測量和分析
· 使用 MATLAB、Visual Studio 和 Excel 進行用戶可定義的數學運算
· 選配內存分析、高級抖動、串行數據、功率和寬帶 RF
主要協議特點：
· 中速（100 Mb/s 至 1 Gb/s）總線的觸發和解碼選件
· 低速 (10 Mb/s) 總線的觸發和解碼選件
· USB2.0、以太網、USB 電源、MOST 和汽車以太網的一致性測試選件
· 在通信、計算和視頻標配上進行模板測試
混合信號設計和分析（MSO 系列）
· 16 條數字通道（用戶可升級）
· MagniVu™ 高速采集技術，在數字通道上提供了 60.6 ps 的精細定時分辨率
· 并行總線自動觸發、解碼和搜索
· 每條通道單獨設置門限
