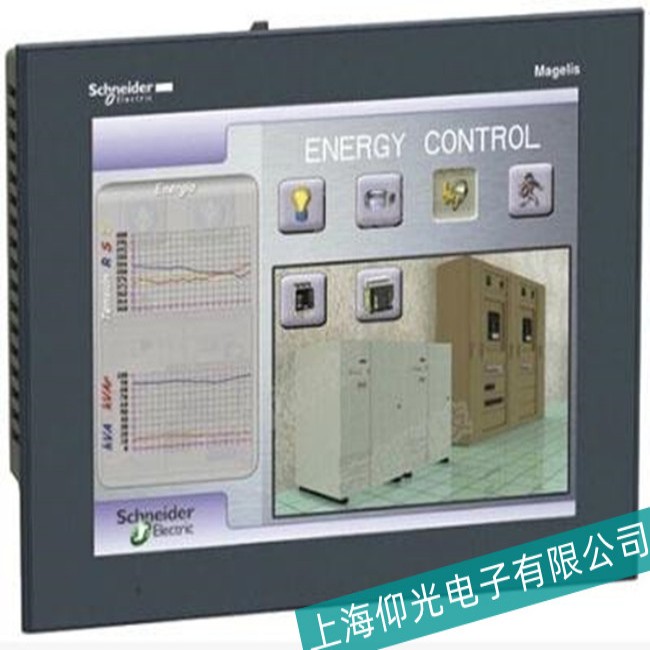

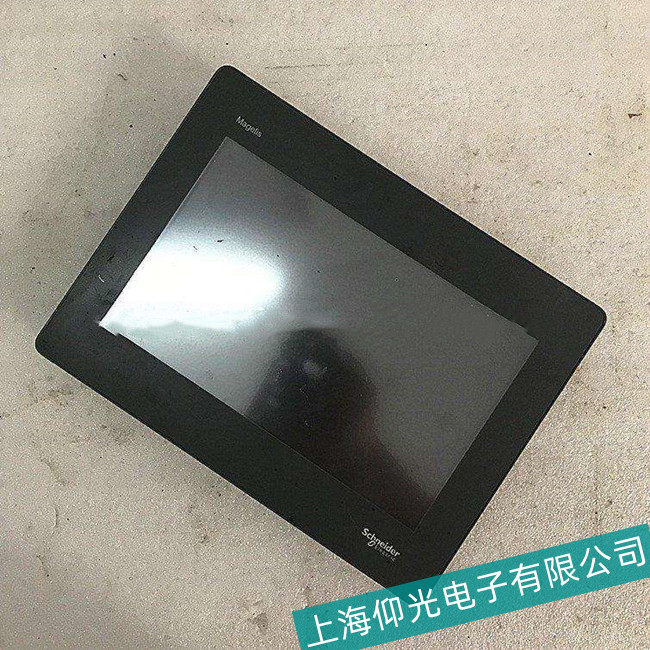

廣州市Schneider施耐德XBTZ978觸摸屏花屏故障癥狀分析維修
廣州市施耐德觸摸屏花屏維修中心上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務
施耐德觸摸屏花屏故障癥狀分析維修
1)屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。
解決方法：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。
2)用戶菜單正常，只是圖像出現花屏現象。
解決方法：檢查主板及scaler處理芯片電路,補焊芯片。
3)不定時花屏，花屏中間圖像夾雜很多細小的彩點。
解決方法：LVDS插線接觸不良。
4)反復上電后，花的條紋、色彩有變化。
解決方法：檢查邏輯板
5)反復上電后，花的條紋、色彩無變化。
解決方法：屏本身壞機會大。
6)圖像有干擾，字符上也有干擾。
解決方法：邏輯板、屏信號連線、數字板信號輸出電路。
7)字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再從AV端口輸入，圖像出現干擾。
解決方法：幀存儲器假焊，圖像增強處理IC控制信號線斷。
8)圖像全部是花點狀，細碎花屏，字符是正常的。
解決方法：故障在視頻解碼器電路。因?yàn)椋瑘D像增強處理電路產生的故障 是塊狀的，不是細碎的。
9)圖像上有扭曲狀或者網紋干擾。AV試機一切正常。
解決方法：中放、高放電路。
10)圖像規則塊狀花屏。
解決方法：主板緩存與主芯片通信不良。
11)花屏鬼影，整個屏幕有雜亂的彩色條紋。
解決方法：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。
12)開機時左上方出現瞬間花屏。
解決方法：BLON控制電壓異常。
13) 圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。
解決方法：主板與屏的接口時序不一致造成，重新升級對應軟件數據。
14)彩色豎條，控制功能正常,且有黑屏現象。
解決方法：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查LVDS線和邏輯板。
15)圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。
解決方法：LVDS信號傳輸不良。
16)格仔形規則塊狀花屏(滿屏豎條)。
解決方法：主芯片與DDR之間通信。
17)光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。
解決方法：問題是由行列驅動信號和時序控制信號丟失造成。
1) 行列驅動電路自身問題.
2) 邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.
3) 邏輯板格式變換電路未送出RSDS信號.
廣州市Schneider施耐德XBTZ978觸摸屏花屏故障癥狀分析維修總結：以上是施耐德觸摸屏花屏故障的癥狀分析檢測維修方法，可以更好的進行觸摸屏故障的維修，如若不能解決您的問題，可以送至維修中心進行維修。
